Прочистки поставляются 2-х типов:
- тип 1 – с теплоизолированной ПЭ резьбовой заглушкой;
- тип 2 – с теплоизолированной ПЭ резьбовой заглушкой и ПЭ патрубком диаметром 63 мм.
Прочистка с теплоизолированной ПЭ резьбовой заглушкой
Основные элементы конструкции:
- Тройник 45° ГОФР. КК;
- Резиновая прокладка;
- Теплоизолированная резьбовая заглушка.

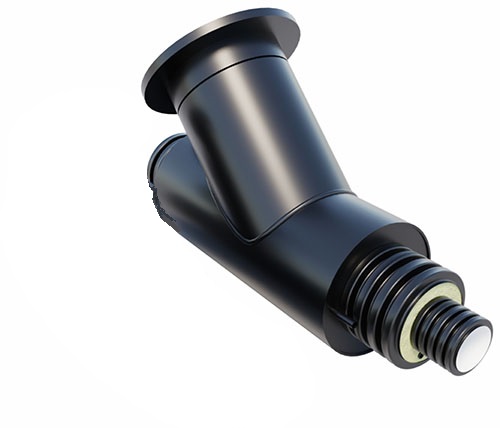

Рис. 1. Прочистка с теплоизолированной ПЭ резьбовой заглушкой.
Прочистка с теплоизолированной ПЭ резьбовой заглушкой и ПЭ патрубком диаметром 63 мм.
Основные элементы конструкции:
- Тройник 45° ГОФР. КК;
- Резиновая прокладка;
- Теплоизолированная резьбовая заглушка с вентиляционным патрубком.
Рис. 2. Прочистка с теплоизолированной ПЭ резьбовой заглушкой и ПЭ патрубком диаметром 63 мм.
Размеры
| Типоразмер тройника (d/D), мм | L1, мм | L2, мм | L3, мм | Расчетная масса, тип 1 (тип 2), кг |
|---|---|---|---|---|
| 110/200 | 474 | 270 | 495 | 5,7 (5,6) |
| 110/250 | 584 | 421 | 545 | 11,0 (10,9) |
| 160/250 | 584 | 421 | 545 | 10,9 (10,7) |
| 160/315 | 692 | 439 | 625 | 17,9 (17,7) |
| 200/315 | 692 | 439 | 625 | 18,4 (18,1) |
| 200/400 | 827 | 523 | 720 | 33,2 (33,6) |
| 250/500 | 827 | 523 | 720 | 34,1 (33,6) |
| 315/500 | 992 | 635 | 850 | 61,1 (60,3) |
| 400/630 | 1210 | 841 | 995 | 109,4 (108,2) |
Прочистка гофрированная Корсис и Изокорсис в ППУ для трубопроводных систем
ООО «Завод по изоляции труб и фасонных изделий» поставляет фасонные элементы для наружных сетей водоотведения и канализации. Наш завод изготавливает специализированные узлы для ревизии и обслуживания подлинно защищенных магистралей.
Назначение и конструкция: прочистка гофрированная
Прочистка представляет собой фасонный элемент трубопровода, предназначенный для доступа к внутреннему каналу сети. С помощью данного узла специалисты выполняют плановое удаление засоров, гидродинамическую промывку и телеинспекцию магистрали.
Конструктивные особенности фасонных элементов
Узел состоит из профилированной трубы высокой жесткости и инспектируемого патрубка. Плотность соединения гарантируют надежные уплотнительные кольца.
Ключевые технические характеристики:
- Материал базы: полиэтилен высокой плотности (ПНД) с кольцевой жесткостью SN8 / SN16.
- Тип изоляционного слоя: пенополиуретан (ППУ) высокой плотности.
- Защитная оболочка: оцинкованная сталь (ОЦ) для надземной прокладки или полиэтилен (ПЭ) для грунтовой укладки.
- Рабочая среда: безнапорные сточные, ливневые и промышленные воды.
Преимущества применения заводских прочисток
- Герметичность узлов. Заводское нанесение изоляционного слоя полностью исключает промерзание ревизионного участка в зимний период.
- Стойкость к коррозии. Полимерные поверхности не разрушаются под воздействием агрессивных химических соединений.
- Упрощенный монтаж. Готовые узлы стыкуются со стандартными гофрированными трубами без сложного специализированного оборудования.
- Долговечность. Расчетный срок службы конструкций превышает 50 лет.
