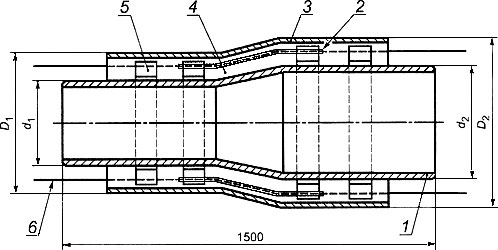

Переход в ППУ изоляции — это специализированный фасонный элемент, предназначенный для герметичного и надежного соединения стальных труб разного диаметра в составе магистралей теплоснабжения, горячего водоснабжения и технологических трубопроводов. Конструктивно изделие представляет собой стальной переходник, заключенный в слой пенополиуретана и защищенный внешней гидроизоляционной оболочкой. Применение таких фасонных изделий снижает тепловые потери до минимальных значений (1,5–2%), предотвращает коррозию металла и увеличивает нормативный срок службы системы до 30 лет и более.

Изделия производятся по принципу «труба в трубе». На стальную основу наносят слой жесткого пенополиуретана с низкой теплопроводностью, после чего конструкцию помещают в защитный кожух. В зависимости от типа прокладки магистрали применяют два вида оболочек:

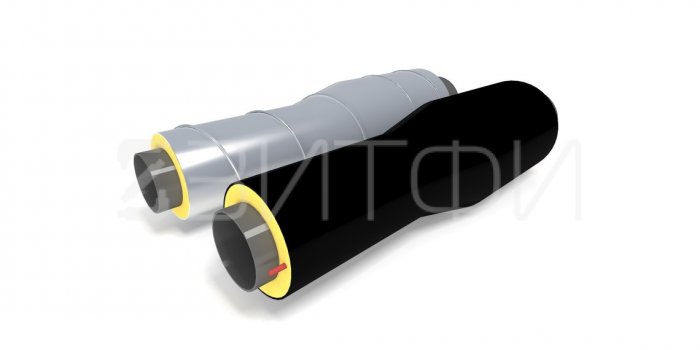

• Переход ППУ ПЭ — элемент с внешней защитной оболочкой из полиэтилена высокой плотности. Предназначен для подземной бесканальной прокладки. Полиэтилен надежно защищает изоляционный слой от влаги, грунтовых вод и механических нагрузок.
• Переход ППУ ОЦ — деталь с оболочкой из оцинкованной стали. Спроектирована для надземной прокладки или монтажа в проходных каналах и туннелях. Оцинкованное покрытие устойчиво к воздействию ультрафиолета, атмосферным осадкам и внешним повреждениям.

Изделия оснащаются проводниками оперативного дистанционного контроля (ОДК). Это дает возможность в режиме реального времени отслеживать состояние пенополиуретанового слоя и быстро находить участки с повышенной влажностью без раскопки траншеи.

Область применения и монтаж

Узлы изменения диаметра необходимы при проектировании и строительстве теплосетей любой сложности:

1. Подключение магистральных сетей к распределительным узлам.
2. Изменение скорости и давления потока теплоносителя на отдельных участках.
3. Ввод трубопроводов в здания, котельные и тепловые пункты.

Установка фасонного элемента выполняется методом стыковой сварки стальной основы с последующей герметизацией и теплоизоляцией сварочных швов с помощью термоусаживаемых муфт и заливочных пенопакетов.

Как формируется стоимость продукции

Итоговая цена перехода в ППУ изоляции зависит от нескольких ключевых параметров:

• Диаметры входящей и выходящей трубы, толщина стенок стальной основы.
• Тип внешней оболочки (ПЭ или ОЦ).
• Толщина слоя пенополиуретана (стандартный тип 1 или усиленный тип 2 для регионов с суровым климатом).
• Использование дополнительной оснастки (усиленные кабели ОДК, специальные марки стали).

Завод по изоляции труб и фасонных изделий «ЗИТФИ» производит всю линейку изолированных элементов в полном соответствии с ГОСТ 30732-2020. Сформированный прайс на переходы ППУ позволяет подобрать оптимальное оснащение для объекта любого масштаба напрямую от производителя. Для расчета стоимости стандартных позиций или изготовления изделий по индивидуальным чертежам отправьте заявку инженерно-техническому отделу завода.

Переходные элементы трубопровода ППУ допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2020 и СП 41-105-2002.

Температурный режим для производства работ от:

• -18°С для изделий в защитной оболочке из полиэтилена;
• -50°С для продукции с защитной оболочкой из оцинкованной стали.

Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм.

Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.

Подъем трубы в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение трубы подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями. Временные связи должны обеспечивать устойчивость предизолированных труб и стабильность их положения до момента выполнения постоянных соединений. Перед устройством постоянных связей, трубу в пенополиуретановой изоляции необходимо проверить на соответствие ее положения требованиям проектной документации, а также готовность монтажных элементов для выполнения сварочных работ и заделки стыков. О результатах контроля производится соответствующая запись в журнале монтажных работ.

Сварочные работы на металлических трубах в пенополиуретановой изоляции регламентируются ГОСТ 16037-80. Сварка оцинкованных предизолированных труб должна производиться в соответствии с требованиями СНиП 3.05.01-85.

Теплоизоляция из ППУ в защитной оболочке при нормальных условиях эксплуатации не выделяет в окружающую среду токсичных веществ и не оказывает вредного воздействия на организм человека при непосредственном контакте с ней; применение теплоизоляции не требует специальных мер предосторожности. Класс опасности - 4 по ГОСТ 12.1.007.

Транспортировка изделий переход ППУ

Переходы в ППУ изоляции, служащие для соединения трубопровода, перевозятся любым видом транспорта: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.

Платформа транспортного средства, перевозящего элементы переходов труб в ППУ, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.

Цена доставки стандартного изделия не превысит среднего уровня в Петрозаводске.

Как хранить переходы в ппу изоляции

Для погрузки на транспорт и выгрузки на площадке хранения изделия, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы).

Использование стальных канатов в грузозахватных приспособлениях, не исключающих повреждение защитной оболочки и слоя пенополиуретана, категорически запрещается. Не допустимо выполнять разгрузку путем сбрасывания труб, а также допускать их соударение.

Перемещение деталей трубопроводов, в том числе имеющих большую массу, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы).

Хранение переходов в изоляции осуществляется по общим правилам для таких трубопроводов в штабеле с применением приспособлений, предупреждающих оборудование от раскатывания. При хранении обязательно должны быть предприняты меры по предупреждению сминания теплоизоляции в местах контакта с подкладками, упорами, ограничителями.

Критерии выбора поставщика изделий переходы в ппу изоляции

При выборе поставщика переходных элементов трубопровода для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:

• присутствие на рынке компании – производителя труб;
• перечень потребителей, уже использующих продукцию завода;
• наличие положительных и отрицательных отзывов;
• информация о сертификации продукции;
• протоколы испытаний продукции предприятия;
• наличие квалифицированного персонала, аттестованного по правилам НАКС;
• наличие собственной лаборатории неразрушающего контроля.

Рекомендации к использованию фасонного изделия переход ППУ в изоляции

Опыт производства трубопроводов ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию.

Трубопроводы в ППУ изоляции производства ООО «ЗИТФИ» знают и активно применяют в энергетическом строительстве.

Популярности нашей продукции во многом способствует верный подход к портебностям клиентов, высокое качество изготавливоемых фасонных изделий, низкая привлекательная цена на продукцию и переход ППУ в частности, выгодные условия сотрудничества.
