Компания «ЗИФТИ» производит различные типа фасонных изделий, основываясь на требованиях ГОСТа 30732-2020. Все материалы продукция отвечают стандартам качества, современности, в том числе Z-образные элементы нашего производства. Данная система является естественным компенсатором теплотрасс в пенополиуретановой изоляции.

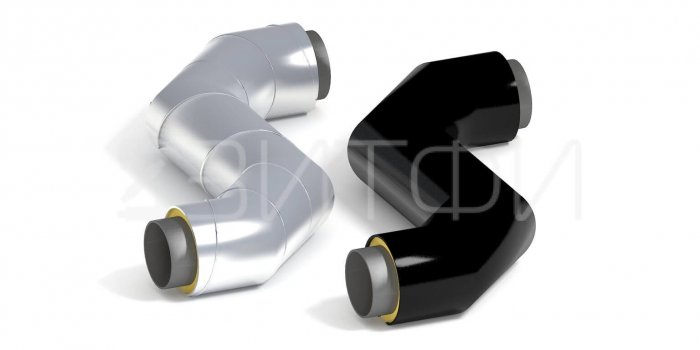

Z-образные компенсаторы бывают с ППУ слоем и гидрозащитной оболочкой из полиэтиленовой (ПЭ) для подземной бесканальной прокладки тепловых сетей или из оцинкованной стали (ОЦ) для надземного способа прокладки трубопровода. В ППУ изоляции устанавливается медный провод для подключения к системе ОДК.
К достоинствам данного типа компенсаторов можно отнести простоту производства, монтажа, более низкую стоимость в сравнении с теплоизолированными сильфонными компенсаторами. Показатели на растяжение и сжатие позволяют их использовать на всех типах трубопроводов. Также следует отметить высокую надежность конструкции, длительный гарантийный срок эксплуатации.
Z-образный компенсатор монтируется так же, как другие типы компенсаторов. Обычно данное фасонное изделие при бесканальном способе прокладки трубопровода устанавливается в горизонтальной плоскости и в вертикальном исполнении при наземной прокладке трубопровода. Проектная документация, технические потребности предполагают иные способы монтажа.
На сайте нашей фирмы вы найдёте всю информацию об организации, деятельности, ответы на часто задаваемые вопросы, обширный прайс-лист. Своим клиентам мы предлагаем качественное обслуживание, выгодные цены. Свяжитесь любым удобным вам способом с нашими менеджерами. Специалисты организации с радостью проконсультируют вас по интересующим вопросам. Купить Z-образные элементы в ППУ изоляции вы можете в любой момент на нашем сайте. На странице товара под фотографией будут указана вся необходимая информация для покупки, цена, вес продукции.

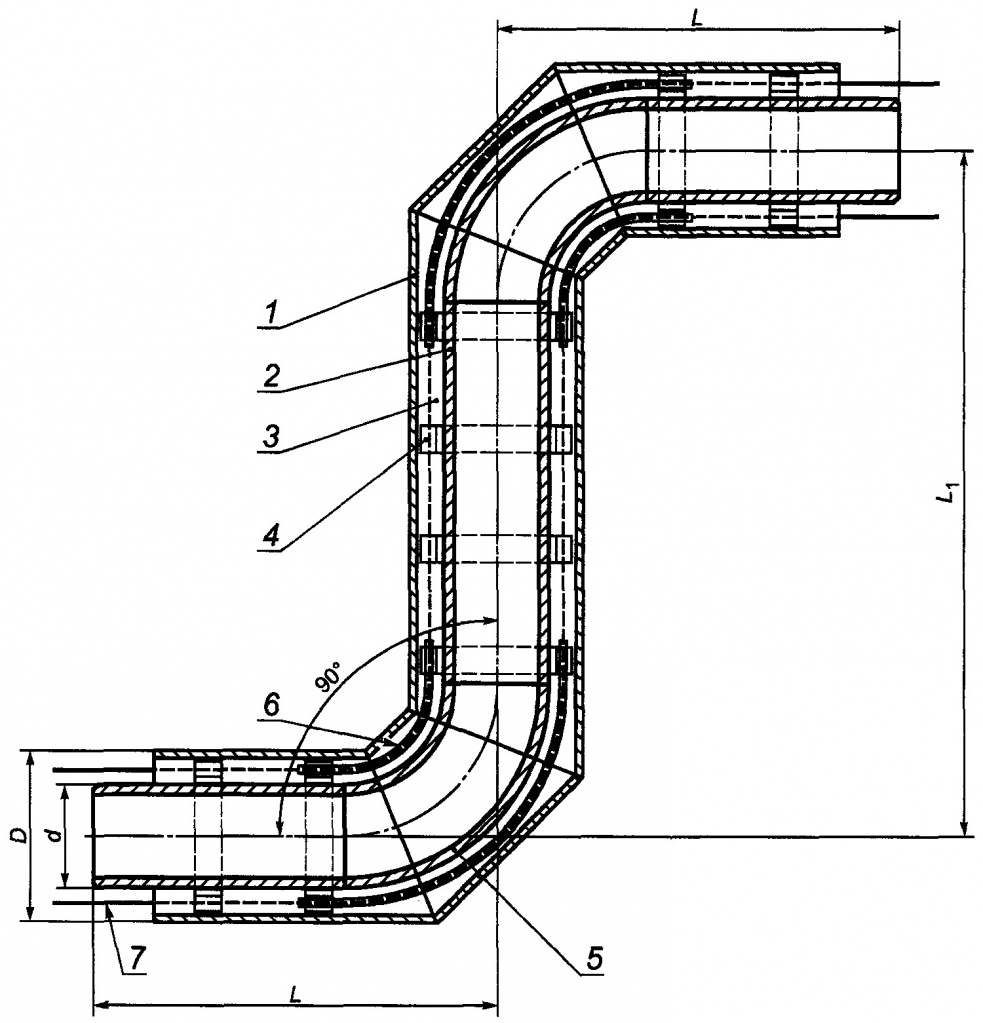

Конструкция Z — образного элемента
Конструкция Z — образного элемента в ППУ изоляции имеет следующий вид:
- оболочка;
- стальная труба;
- изоляция из ППУ;
- центрирующая опора;
- стальной отвод;
- электроизоляционная трубка (для труб со стальной оболочкой);
- проводник—индикатор СОДК
Пример условного обозначения:
Z-образного элемента диаметром 108 мм с изоляцией типа 1: Z-образный элемент Cm 108-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2020
Характеристики
Z-образный элемент трубопровода в ППУ производятся по ГОСТ 30732-2020 в числе прочих фасонных элементов трубопроводов, служит для компенсации температурных перемещений стальных предизолированных трубопроводов (Z-образные компенсаторы).
На основании пункта 4.24 ГОСТ 30732-2020 z образный элемент в ППУ изоляции должен оснащаться системой ОДК, вес и габарит элемента на основании таблицы В.8 рекомендуемого приложения В.
Система ОДК предусматривает установку под покровный слой тепловой изоляции вдоль труб двух или трех, в зависимости от диаметра трубопровода, проводников-индикаторов из неизолированной мягкой меди. Проводники располагаются параллельно оси трубы в плоскости одного сечения, проходя через центрирующие опоры или другие устройства на расстоянии (20±2) мм от поверхности трубы и имеют необходимое предварительное натяжение.
Преимущества
- успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
- широкий ассортимент выпускаемой продукции;
- высокая производительность завода;
- заказ продукции в любых объемах;
- наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
- индивидуальный подход к каждому заказчику: проект может предполагать изменение размеров трубы, а также толщины слоя изоляции ППУ. По требованию Заказчика может быть изготовлен z образный элемент в ППУ изоляции, и в полиэтиленовой, и оцинкованной оболочках, цена остается самой оптимальной.
- высокое качество продукции: работа только с ведущими поставщиками трубопроводной и арматурной продукции, входной контроль всех комплектующих, использование только сертифицированных материалов от проверенных поставщиков, 100%-й ультразвуковой контроль сварных швов, пооперационный контроль изготавливаемой продукции, лабораторные испытания материалов и изделий на различных стадиях производства;
- гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
- конкурентные цены и гибкая ценовая политика;
- специальные цены при заказе крупных партий продукции.
- по специальному заказу производится изготовление Z-образного элемента с другими линейными размерами:
—с другой длиной приварных патрубков;
—приварные патрубки изготавливаются из материала прямой трубы
Спектр применения
Z-образный элемент тип 1 или 2 ППУ ПЭ или ОЦ используется для трубопроводов различного диаметра, в оболочке соответственно из полиэтилена или оцинкованной стали применяется при подземной прокладке (в полиэтиленовой оболочке - бесканальным способом, со стальной защитной оболочкой - в проходных каналах и туннелях) и надземной прокладке тепловых сетей (для труб со стальным защитным покрытием) с расчетными параметрами теплоносителя:
- рабочим давлением не более 1,6 МПа
- температурой не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С - 70 °С).
Размеры
По ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» Z-образный элемент ППУ имеет размеры, удовлетворяющие граничным параметрам:
Наружный диаметр стальных труб от 32 до 1420 мм.
Длина стальных труб для диаметров:
- не более 219 мм - от 8 до 12 м,
- диаметром 273 мм и выше - от 10 до 12 м.
Длина неизолированных концов стальных труб:
- 150 мм для труб диаметром оболочки до 315 мм включительно,
- 210 мм для труб диаметром 400 мм и более.
| D | L | L1 |
|---|---|---|
| 32 | 1000 | 2000 |
| 38 | 1000 | 2000 |
| 45 | 1000 | 2000 |
| 57 | 1000 | 2000 |
| 76 | 1000 | 2000 |
| 89 | 1000 | 2000 |
| 108 | 1000 | 2000 |
| 133 | 1000 | 2000 |
| 159 | 1000 | 2000 |
| 219 | 1000 | 2000 |
| 273 | 1000 | 2000 |
| 325 | 1050 | 2100 |
| 426 | 1100 | 2200 |
| 530 | 1200 | 2400 |
| 630 | 1280 | 2560 |
| 720 | 1370 | 2770 |
| 820 | 1470 | 2940 |
| 920 | 1570 | 3140 |
| 1020 | 1620 | 3240 |
| 1220 | 1820 | 3640 |
| 1420 | 2020 | 4040 |
Предизолированные трубопроводы ППУ с полиэтиленовой оболочкой выпускаются двух типов: тип 1 - стандартный, тип 2 – усиленный. В качестве покровного слоя трубопроводов ППУ с металлической оболочкой используется тонколистовая сталь с оцинкованным покрытием I класса по ГОСТ 14918.
Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.
Для увеличения долговечности оболочки из оцинкованной стали, а также в соответствии с правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды, в зависимости от назначения трубопровода и параметров среды возможно нанесение на ее наружную поверхность дополнительного цветного покрытия (лакокрасочного, полимерного и пр.)
Вес изделия
Вес изделия Z-образного элемента определяется расчетным путем на основании единичных данных по массе стальной трубы в изоляции ППУ.
Таблица. Расчетная масса одного метра изолированной по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия».
|
Наружный диаметр стальных труб и толщина стенки, мм |
Масса трубы, кг | ||
|---|---|---|---|
| в полиэтиленовой оболочке | в стальной оболочке | ||
| Тип 1 | Тип 2 | ||
| 32х3,0 | 4,08 | - | 6,70 |
| 38х3,0 | 4,50 | - | 7,12 |
| 45х3,0 | 4,98 | - | 7,60 |
| 57х3,0 | 5,79 | 6,17 | 8,41 |
| 76х3,0 | 7,41 | 7,96 | 10,35 |
| 89х4,0 | 10,81 | 11,40 | 14,16 |
| 108х4,0 | 13,04 | 13,79 | 16,81 |
| 133х4,0 | 16,95 | 18,21 | 21,37 |
| 159х4,5 | 22,16 | 23,86 | 26,79 |
| 219х6,0 | 38,97 | 41,87 | 43,95 |
| 273х7,0 | 58,19 | 62,59 | 63,00 |
| 325х7,0 | 69,61 | 74,65 | 74,16 |
| 426х7,0 | 94,14 | 102,79 | 97,04 |
| 530х7,0 | 125,90 | - | 121,04 |
| 630х8,0 | 150,22 | - | 143,06 |
| 720х8,0 | 193,32 | - | 181,65 |
| 820х9,0 | 243,33 | 266,81 | 226,07 |
| 920х10,0 | 278,07 | 303,89 | 253,14 |
| 1020х11,0 | 338,59 | - | 304,91 |
| 1220х11,0 | 403,34 | - | 363,99 |
| 1420х12,0 | 468,10 | - | 423,08 |
| Примечание - Плотность пенополиуретана принимают равной 80 кг/м. | |||
Перевозка и Монтаж
Переходные элементы трубопровода ППУ допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2020 и СП 41-105-2002.
Температурный режим для производства работ от:
-18°С для изделий в защитной оболочке из полиэтилена;
-50°С для продукции с защитной оболочкой из оцинкованной стали.
Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм. Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.
Подъем трубы в ППУ изоляции необходимо выполнять плавно, без раскачивания, рывков и вращения. Не допускается перемещение трубы подтягиванием. Снятие строп с установленного на место изделия может производиться только после его надежной фиксации временными или постоянными креплениями. Временные связи должны обеспечивать устойчивость предизолированных труб и стабильность их положения до момента выполнения постоянных соединений. Перед устройством постоянных связей, трубу в пенополиуретановой изоляции необходимо проверить на соответствие ее положения требованиям проектной документации, а также готовность монтажных элементов для выполнения сварочных работ и заделки стыков. О результатах контроля производится соответствующая запись в журнале монтажных работ.
Сварочные работы на металлических трубах в пенополиуретановой изоляции регламентируются ГОСТ 16037-80. Сварка оцинкованных предизолированных труб должна производиться в соответствии с требованиями СНиП 3.05.01-85.
Теплоизоляция из ППУ в защитной оболочке при нормальных условиях эксплуатации не выделяет в окружающую среду токсичных веществ и не оказывает вредного воздействия на организм человека при непосредственном контакте с ней; применение теплоизоляции не требует специальных мер предосторожности. Класс опасности - 4 по ГОСТ 12.1.007.
Транспортировка
Z-образный элемент для трубопровода может перевозиться абсолютно любым видом транспорта: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Платформа транспортного средства, используемого для перевозки Z-образных элементов, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
Цена доставки стандартного изделия не превысит среднего уровня в Петрозаводске.
Хранение
Для погрузки на транспорт и выгрузки на площадке хранения деталей Z-образных элементов, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы).
Не допустимо выполнять разгрузку элементов трубопроводов путем сбрасывания, скатывания, в том числе имеющих большую массу. Хранение элементов в ППУ осуществляется в штабеле с применением приспособлений, Z-образный элемент желательно оснащать заглушками, не допускать хранение в воде.
Критерии выбора
При выборе поставщика труб и элементов трубопроводов для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:
- присутствие на рынке компании – производителя труб;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие квалифицированного персонала, аттестованного по правилам НАКС;
- наличие собственной лаборатории для контроля качества пооперационного контроля.
Рекомендации к использованию
Опыт производства Z-образных элементов труб в изоляции ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Трубопроводы в ППУ производства ЗИТФИ знают и активно применяют в энергетическом строительстве.
