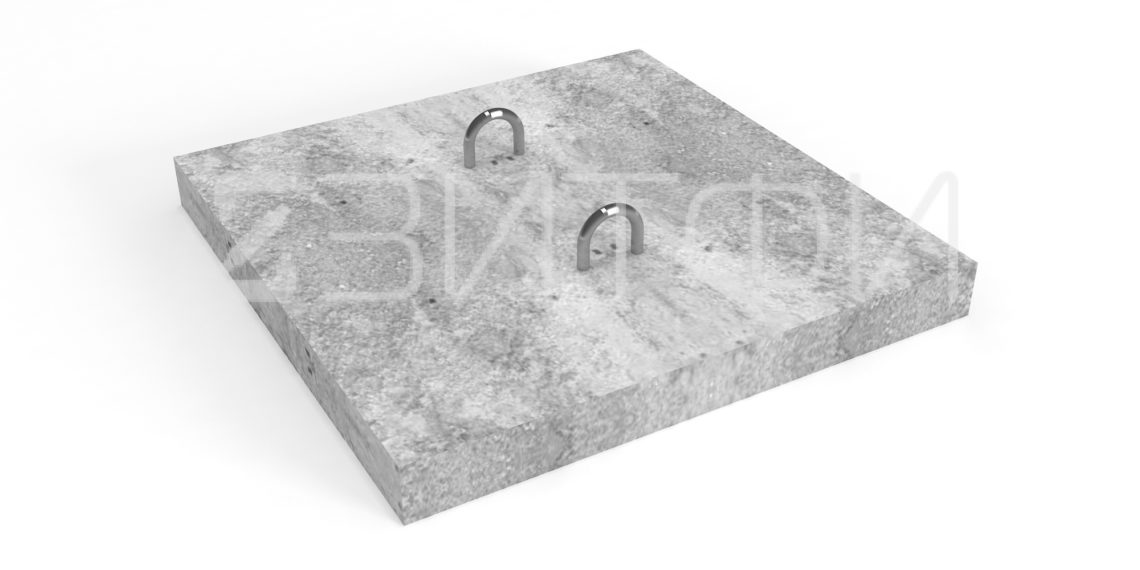

Изделие представляет собой железобетонный элемент, на который укладывается стальной или полиэтиленовый трубопровод при прокладке на эстакадах, в каналах или на открытых участках трассы. Конструкция принимает вес трубы вместе с транспортируемой средой, распределяет нагрузку на основание и удерживает трубопровод в проектном положении, не допуская смещения при температурных перепадах. Завод «ЗИТФИ» ведёт производство опорных подушек по чертежам серии 4.903-10 и индивидуальным проектам заказчика — с контролем прочности бетона, армирования и геометрических размеров на каждом этапе выпуска.
Виды опорных подушек для трубопроводов
На заводе выпускаются подвижные и неподвижные модели для трубопроводов диаметром от 57 до 1420 мм. Подвижные снабжены закладными элементами для скольжения трубы при линейном расширении, неподвижные жёстко фиксируют трубу хомутами и упорами. Форма седловины повторяет профиль трубы, что обеспечивает равномерное прилегание и снижает точечные нагрузки на изоляционное покрытие.
Стоимость и заказ
Цена изделия зависит от диаметра трубопровода, класса бетона, армирования и типа опоры — подвижная или неподвижная. Цена опорной подушки формируется индивидуально под каждый заказ: чем крупнее партия, тем ниже цена за единицу. Точный расчёт делают менеджеры завода — с учётом объёма, сроков и вида доставки. Готовая продукция хранится на складе, поэтому отгрузка небольших партий возможна без ожидания нового цикла выпуска.
Стоимость
Опорные подушки стоимость имеют следующую, оформленную и упорядоченную в приведенной ниже таблице цен:
| Наименование | ЦЕНА |
|---|---|
| Опорная подушка ОП-1 | 229 ₽ |
| Опорная подушка ОП-2 | 266 ₽ |
| Опорная подушка ОП-3 | 536 ₽ |
| Опорная подушка ОП-4 | 1 045 ₽ |
| Опорная подушка ОП-5 | 1 415 ₽ |
| Опорная подушка ОП-6 | 1 947 ₽ |
| Опорная подушка ОП-7 | 2 479 ₽ |
| Опорная подушка ОП-8 | 5 555 ₽ |
| Опорная подушка ОП-9 | 9 541 ₽ |
Характерные особенности свойств опорных изделий
Опорная подушка выступает в качестве подкладного элемента и служит для подпорки внешних конструкционных узлов. Она требует обеспечения соответствующих условий эксплуатации, наличия прочностных характеристик и соответствующей сопротивляемости разнонаправленным нагрузкам.
Спектр применения опорного ЖБИ довольно широк и варьируется от участия подушек в строительстве промышленных и гражданских объектов до монтажа инженерных коммуникаций.

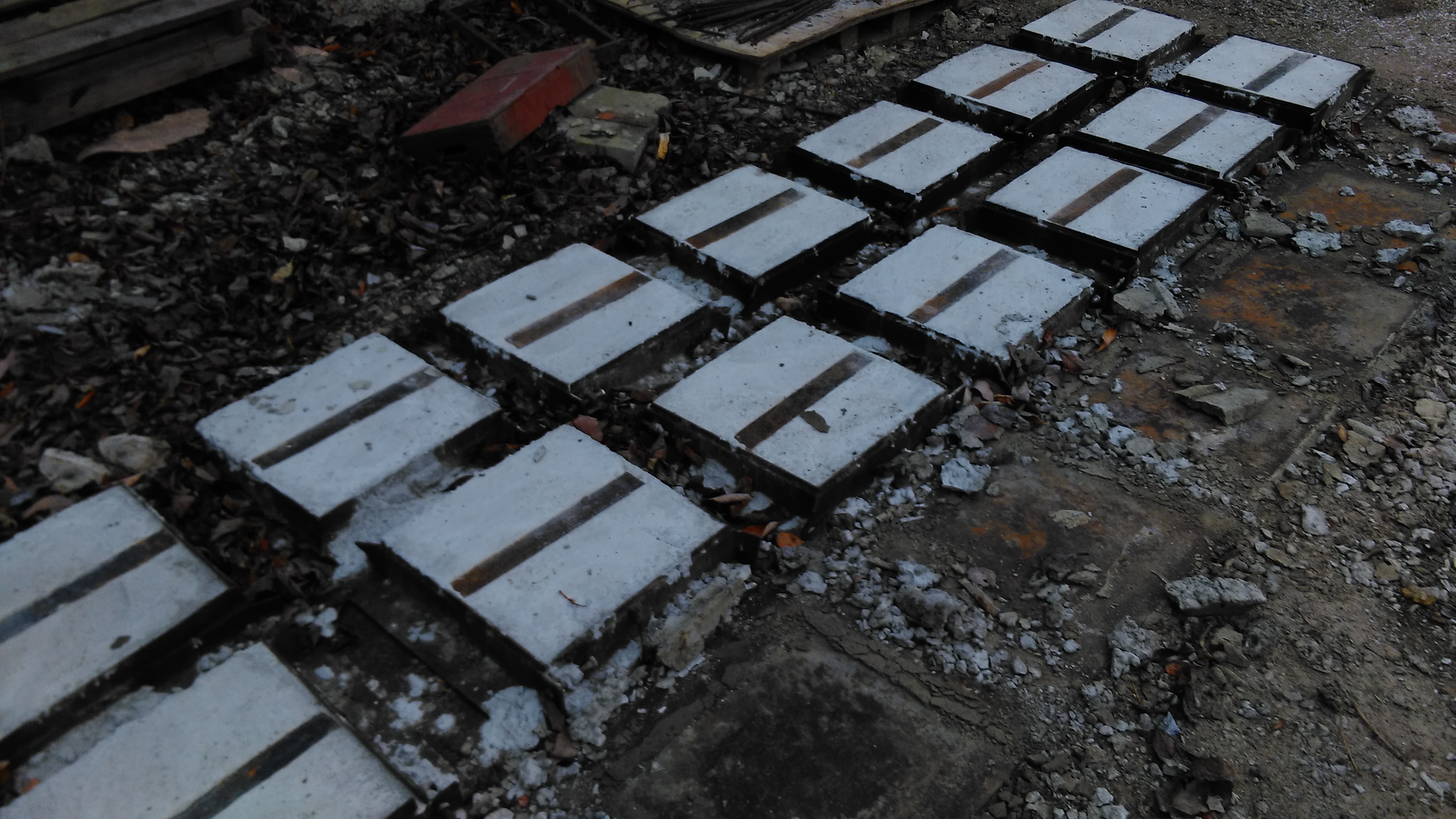

При обустройстве подземных эксплуатационных линий, опорные бетонные изделия размещаются внизу в основании короба возводимой сети либо на фундамент камеры, а при устройстве инженерных сетей надземного исполнения – по конструкциям фундаментов поддерживающих элементов.
Железобетонные изделия ООО «ЗИТФИ» выпускает согласно установленных отраслевых условий и нормативных указаний, установленных согласно документа ГОСТ 13015-2003. Стандарт содержит перечень необходимых характеристик, обладать которыми должны ЖБИ для строительства вида: опорные подушки, серии: 3.006.1-2.87 в.2.
Изготовление ОП (название расшифровывается: опорная подушка) требует использования особо прочных материалов. Основным связующим веществом выступает тяжелый монолитный бетонный раствор, порядок производства которого регламентируется требованиями норматива ГОСТ 26633-2012.
К основным характеристикам, учет которых особо необходим, относятся:
Классовое деление бетона согласно критерию прочности:
- класс В15;
- класс В25.
Типовое деление бетона согласно критерию водонепроницаемости:
- W4;
- W6;
- W8.
Видовое деление бетона согласно сопротивляемости холоду:
- F100;
- F200.
Производство опорных подушек подразумевает обязательное усиление готовой конструкции за счет включения в изделия профильного металлопроката.
Усиливающим элементом может выступать:
Горячекатаная арматура ГОСТ 34028-2016:
- А240
- А400
Арматурная проволока холоднотянутая ГОСТ 6727-80:
- Вр-1
Вложенные элементы, отвечающие за удобство монтажа («ушки» для подъемных крюков) или опору и крепление основного изделия (металлическая закладная пластина) изготовляют согласно норм отраслевого стандарта ГОСТ 380-2005, задающего основные характеристики материала.
Выгоды от приобретения ЖБИ в компании «ЗИТФИ»
Производство опорных изделий требует ответственного подхода к изготовлению и подбору материала. Компания «ЗИТФИ» производит ЖБИ с соблюдением всех требований и норм, использует только современные и надежные комплектующие. Поэтому опорная подушка от «ЗИТФИ» имеет ряд преимуществ, выгодно отличающих ее от продукции других производителей.
К преимуществам можно отнести следующий перечень достоинств:
- компания присутствует на рынке производства ЖБИ более двенадцати лет, обладает собственными наработками и высококвалифицированным персоналом, совокупно позволяющими производить продукцию высокого качества;
- номенклатурный ряд изделий представлен широким перечнем выпускаемых товаров;
- быстрая скорость изготовления продукции за счет уникальной универсальной технологии;
- изготавливаем продукцию в любых объемах;
- постоянное наличие и своевременное пополнение ассортимента товаров на складе предприятия, срочная отгрузка и умение работать «с колес»;
- наличие полного набора изделий для формирования инженерных коммуникаций за счет продукции собственного производства – начиная с опорных подушек и закладных строительной части и заканчивая обустройством сетевого трубопровода, включая все фасонные детали к нему, цена при этом остается самой оптимальной;
- высокое качество продукции: работа только с ведущими поставщиками, обязательная входная проверка всех комплектующих, использование только сертифицированных товаров от доверенных изготовителей, пошаговое отслеживание всех операций на стадии производства, тестовое лабораторное подтверждение соответствия нормативным требованиям ГОСТов, отраслевой и номенклатурной документации;
- сертификационное соответствие и гарантия, которая распространяется на все товары, производимые компанией, согласно утвержденного регламента завода и отраслевого норматива*;
- минимальная стоимость продукции, ориентированность на клиента, индивидуальный подход;
- льготные ценовые условия для оптовых потребителей.
* - устанавливается срок, гарантийно подтвержденный заводом, для фасонных изделий и труб в изоляции: хранение – 2 года с момента производства, эксплуатация – 5 лет с момента отгрузки, если строго следовали требованиям безопасного перемещения, складирования и установки (ГОСТ 30732-2020).
Предназначение опорных подушек
Опорная подушка, как ЖБ элемент, обладает высокими показателями сопротивляемости к сжатию и вертикальным нагрузкам.
Заложенные свойства определяют предназначение опорных подушек:
- ОП успешно воспринимают сконцентрированную на небольшом участке нагрузку от вышележащих конструкций и перераспределяют ее на нижележащее основание;
- применяются как основа для скользящих опор конструкционных узлов трубопроводных сетей;
- задействуются в качестве поддерживающего слоя для инженерных коммуникационных линий;
- используются для прокладки дорог и путей сообщений;
- ОП выступают опорной плитой для пролетных ЖБК и металлоконструкций зданий и сооружений.
Габаритные и весовые параметры изделия
Производство опорных подушек предполагает следование установленным параметрам, определяющим габаритные размеры и весовые значения готовых изделий.
Перечень основных характеристик ЖБИ, относящихся к стандарту 006.1-2.87 в.2, представлен в следующей таблице:
| Марка опорного элемента | Ширина L (мм) | Длина B (мм) | Высота H (мм) | Вес элемента (т) |
|---|---|---|---|---|
| Опорная подушка ОП-1 | 200 | 200 | 90 | 0,010 |
| Опорная подушка ОП-2 | 200 | 300 | 90 | 0,013 |
| Опорная подушка ОП-3 | 400 | 400 | 90 | 0,040 |
| Опорная подушка ОП-4 | 500 | 500 | 140 | 0,090 |
| Опорная подушка ОП-5 | 550 | 650 | 140 | 0,130 |
| Опорная подушка ОП-6 | 650 | 750 | 140 | 0,180 |
| Опорная подушка ОП-7 | 750 | 850 | 140 | 0,230 |
| Опорная подушка ОП-8 | 850 | 1050 | 290 | 0,650 |
| Опорная подушка ОП-9 | 1150 | 1350 | 290 | 1,130 |
Установка изделий в проектное положение
К монтажу и хранению любых ЖБ элементов предъявляются утвержденные нормативами требования. Размещать опорные подушки на строительной площадке нужно в специально отведенных местах, обладающих свободным доступом спецтехники, предварительно классифицированные по виду и типоразмеру. Место размещения должно иметь ровную поверхность с небольшим уклоном для отведения избытка воды. Необходимо обеспечить свободный подход к ЖБИ для определения марки изделий и свободного ведения работ.
Порядок производства работ следует вести последовательно в строгом соответствии с утвержденной картой, соблюдая технологию подготовки поверхности, укладки изделия, привязки к объектам и проверки месторасположения согласно реперным отметкам, установленным в проектном задании.
После монтажа опорных подушек и выверки геодезических соответствий с ранее установленными конструкциями, документально закрепляется схема размещения изделий.
Погрузочно-разгрузочные работы предполагают строгое следование утвержденным нормативам подъема:
- при закреплении опорных подушек стропами, тросами или канатами необходимо использовать подкладные элементы, чтобы исключить разрушение поднимаемой конструкции или такелажного оборудования;
- строповка или метод крепления захватов должен обеспечивать правильное распределение усилий при погрузке или разгрузке, а также исключить концентрации критической нагрузки в отдельной точке изделия во время перемещения;
- такелажное оборудование должно иметь действующий срок поверки с указанием даты испытания и разрешенной грузоподъемности.
Транспортировка опорных элементов
Любое стандартное железобетонное изделие, равно как и опорная подушка, перевозится любым пригодным транспортом: железнодорожным, водным и автомобильным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Железобетонные изделия ОП перевозят в штабелях на деревянном поддоне, приспособленном для перегрузки грузоподъемными механизмами и автопогрузчиками.
Платформа транспортного средства, перевозящего ОП, должна быть оборудована приспособлениями, и оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
На стандартное изделие опорная подушка цена доставки не превысит среднего уровня в Петрозаводске.
Складирование опорных подушек
Опорная подушка складируется на площадках, оснащенных плановым отводом излишка жидкости, с небольшим горизонтальным уклоном. Порядок размещения изделий предполагает разделение элементов по видам, размерам, классам и сериям. К подушке должен быть обеспечен беспрепятственный доступ со всех сторон для ведения запланированных работ, поиска и выбора требуемого типа изделия, заложена возможность подъезда транспорта и подъемных машин. Для погрузочно-разгрузочных работ применяются траверсы и стропы.
Опорная подушка подлежит аккуратному складированию, выполнять разгрузку сбрасыванием запрещается.
Хранение осуществляется на открытой площадке. Опорная подушка не требует особых условий.
Критерии выбора ЖБ подушки
При выборе поставщика изделий мелкого железобетона для магистральной сети заказчик должен интересоваться следующей информацией, такой, как:
- срок присутствия на рынке компании – производителя;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие собственной лаборатории неразрушающего контроля.
Рекомендации к использованию
Опыт производства обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Изделия из монолитного железобетона для строительства сетей производства или поставки ООО «ЗИТФИ» знают и активно применяют в энергетическом строительстве.
Купить опорные подушки ЖБИ по выгодной цене в Петрозаводске и области предлагает компания ООО «ЗИТФИ». Мы гарантируем высокое качество продукции и соответствие изделий установленным ГОСТам.
Опорная подушка
На каждую партию завод «ЗИТФИ» выдаёт паспорт качества и сертификат соответствия, подтверждающие класс бетона, армирование и геометрию согласно чертежам серии 4.903-10.
Шаг между опорами определяют проектировщики: по диаметру трубы, толщине стенки, весу изоляции и транспортируемой среды. Завод изготавливает изделия под указанное в проекте количество и шаг.
На открытых эстакадах и в каналах дополнительная гидроизоляция обычно не нужна — конструкция рассчитана на контакт с атмосферными осадками. На заболоченных участках основание готовят отдельно, по проекту.
При соблюдении условий хранения и монтажа он служит несколько десятков лет: бетон и арматура устойчивы к нагрузкам открытой прокладки и перепадам температуры.
Купить опорные подушки получится в одной партии с трубами в изоляции — завод комплектует заказ под трассу целиком, что упрощает логистику и монтаж.
Подвижная допускает продольное смещение трубы при нагреве или охлаждении, неподвижная жёстко закрепляет трубопровод в заданной точке трассы. Тип выбирают по проекту, в зависимости от расчёта температурных деформаций.
На опорные подушки стоимость влияют диаметр трубы, тип опоры и объём заказа — при отгрузке крупной партией цена за штуку снижается. Итоговую сумму менеджеры считают после уточнения технических параметров трассы.
Завод выпускает элементы под трубопроводы диаметром от 57 до 1420 мм, включая типоразмеры для подземной и надземной прокладки. Седловина каждой модели рассчитана под конкретный диаметр трубы.
Купить опорные подушки ЖБИ можно напрямую на заводе «ЗИТФИ» — без переплаты за посредников. Продукция отгружается со склада в Санкт-Петербурге, при большом объёме заказа согласовывается график поставки партиями.
Его отливают из тяжёлого бетона класса не ниже В25 с арматурным каркасом внутри. Такое сочетание даёт конструкции высокую несущую способность и устойчивость к нагрузкам от трубопровода и грунта.
