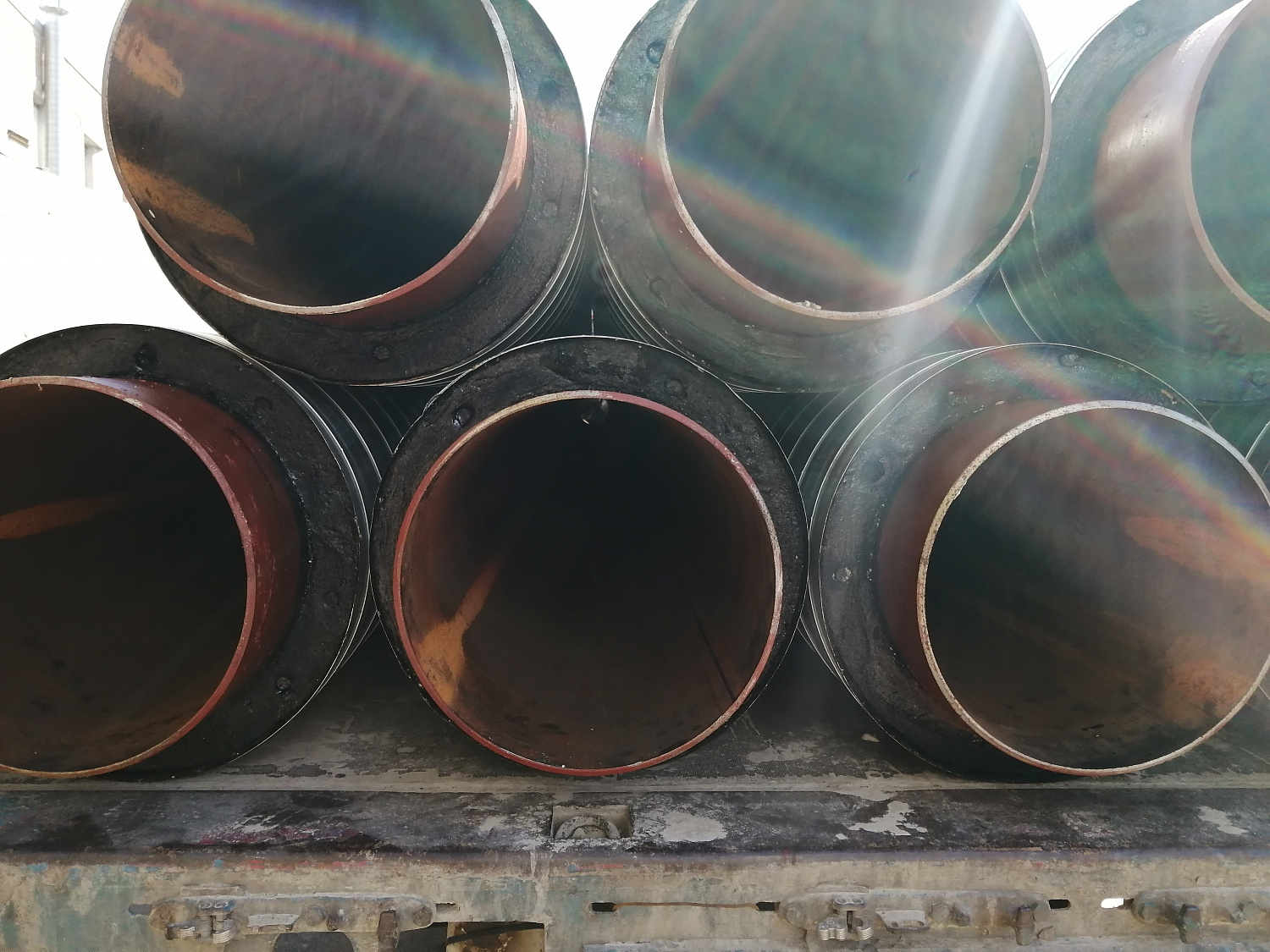

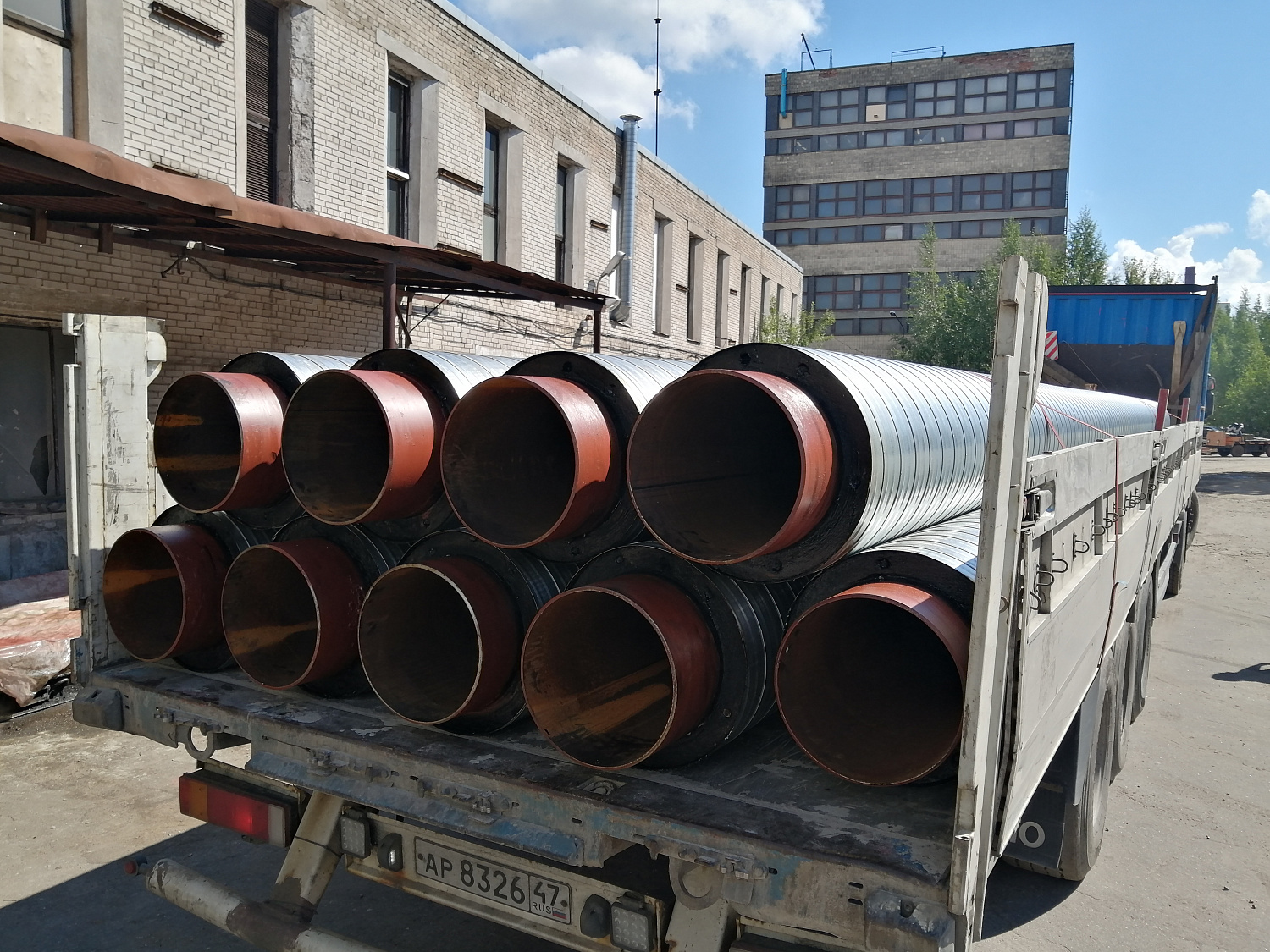

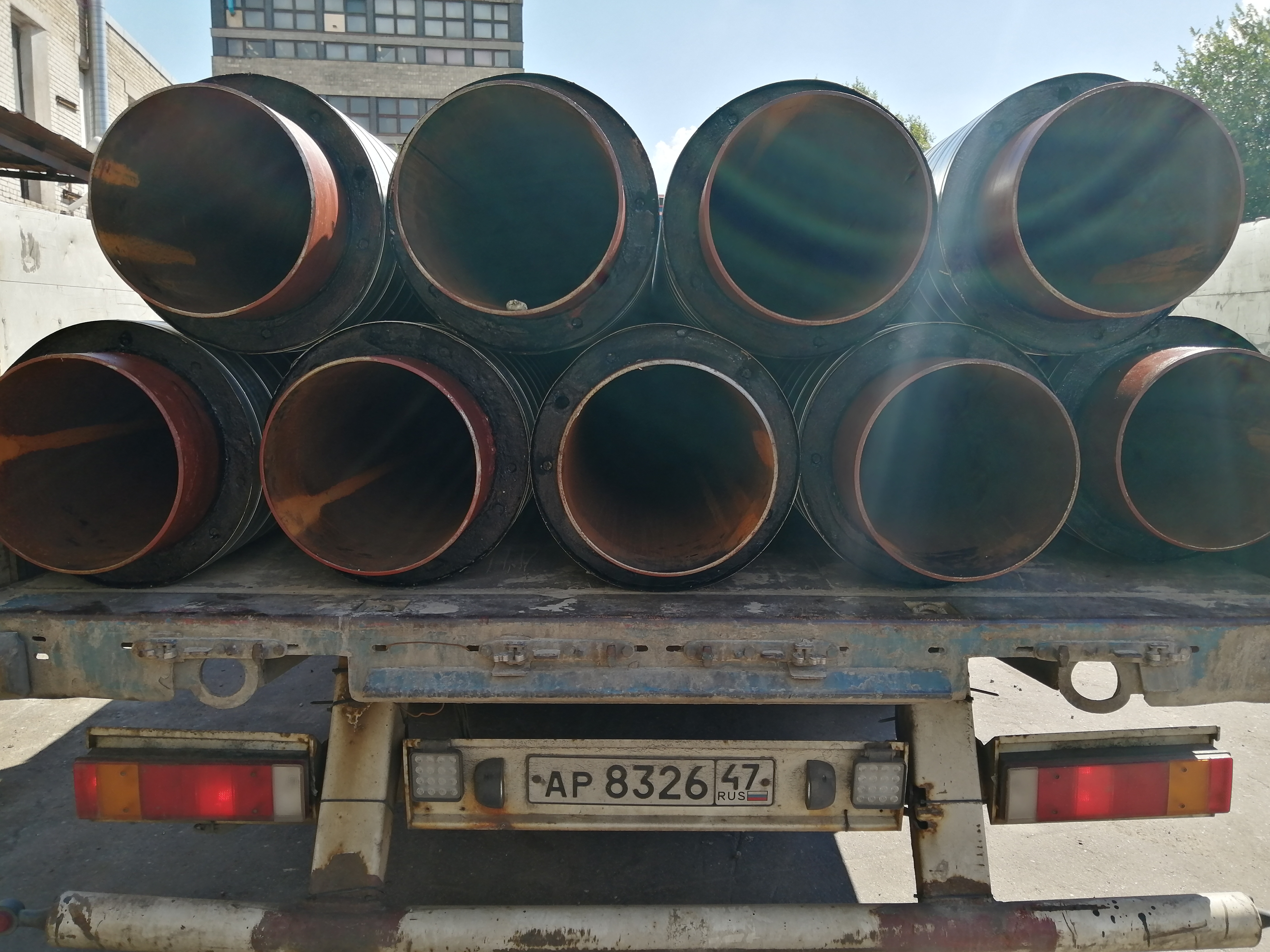

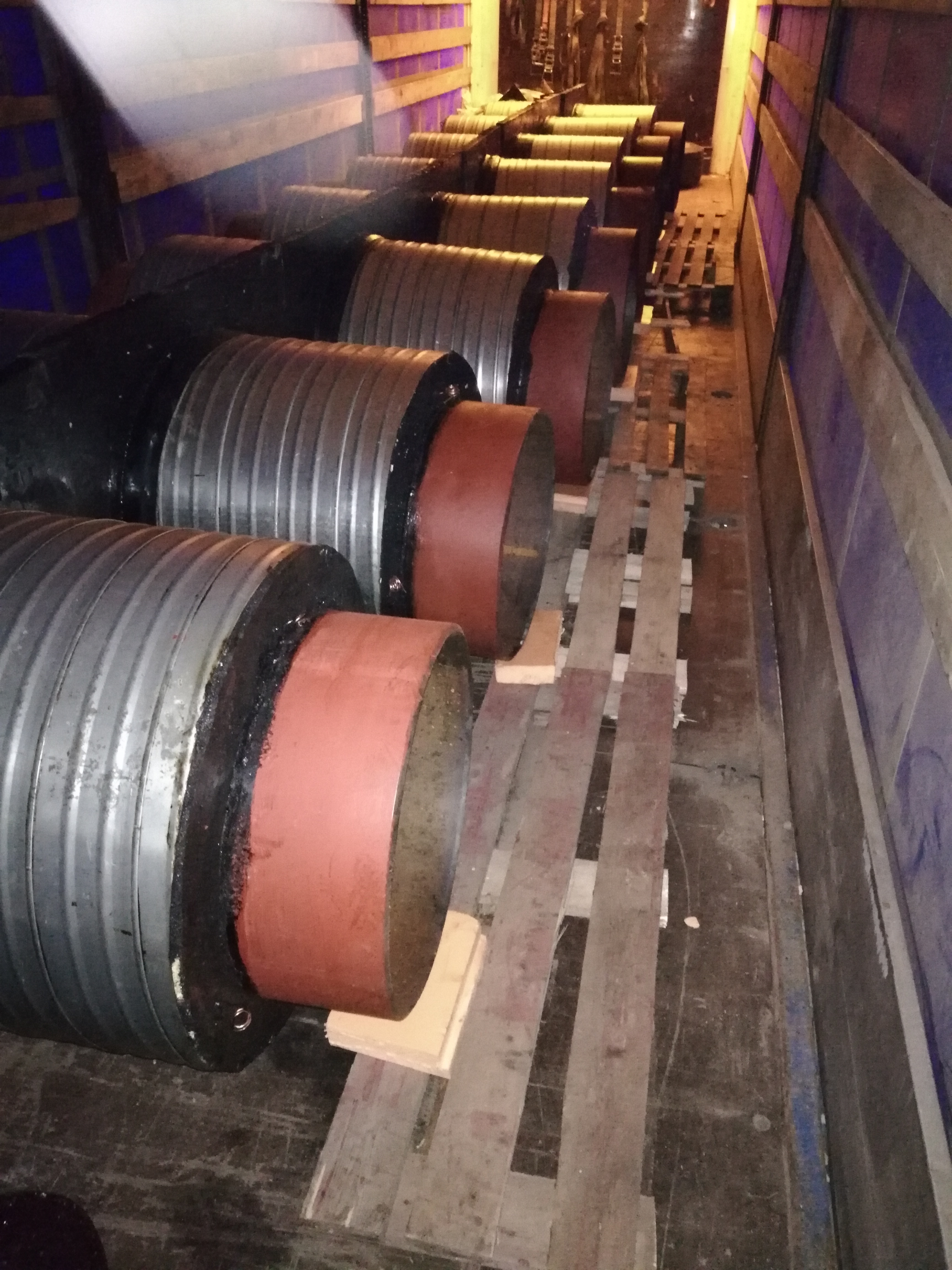

Норма загрузки труб в изоляции ППУ-ПЭ/ОЦ в машину.
|
Диаметр стальной трубы, мм |
Диаметр оболочки ППУ, мм |
Расстояние между бортами машины от 2,3 до 2,45 м | ||
|---|---|---|---|---|
| С кониками 1,2 м | С кониками 1,5 м | С кониками 1,8 м | ||
| 57 | 125 | 76 | 96 (ПЭ) / 76 (ОЦ) | 115 (ПЭ) / 76 (ОЦ) |
| 76 | 140 | 68 | 80 (ПЭ) / 68 (ОЦ) | 97 (ПЭ) / 68 (ОЦ) |
| 89 | 160 | 60 | 70 (ПЭ) / 60 (ОЦ) | 85 (ПЭ) / 60 (ОЦ) |
| 108 | 180 | 52 | 60 (ПЭ) / 52 (ОЦ) | 73 (ПЭ) / 52 (ОЦ) |
| 133 | 225 | 40 (ПЭ) / 30 (ОЦ) | 57 (ПЭ) / 30 (ОЦ) | 67 (ПЭ) / 30 (ОЦ) |
| 159 | 250 | 36 (ПЭ) / 27 (ОЦ) | 45 (ПЭ) / 27 (ОЦ) | 53 (ПЭ) / 27 (ОЦ) |
| 219 | 315 | 28 (ПЭ) / 14 (ОЦ) | 35 (ПЭ) / 14 (ОЦ) | 42 (ПЭ) / 14 (ОЦ) |
| 273 | 400 | 15 (ПЭ) / 12 (ОЦ) | 18 (ПЭ) / 12 (ОЦ) | 24 (ПЭ) / 12 (ОЦ) |
| 325 | 450 | 13 (ПЭ) / 10 (ОЦ) | 15 (ПЭ) / 10 (ОЦ) | 20 (ПЭ) / 10 (ОЦ) |
| 377 | 500 | 12 (ПЭ) / 8 (ОЦ) | 12 (ПЭ) / 8 (ОЦ) | 16 (ПЭ) / 8 (ОЦ) |
| 426 | 560 | 10 (ПЭ) / 8 (ОЦ) | 12 (ПЭ) / 8 (ОЦ) | 14 (ПЭ) / 8 (ОЦ) |
| 530 | 710 | 8 (ПЭ) / 6 (ОЦ) | 8 (ПЭ) / 6 (ОЦ) | 8 (ПЭ) / 6 (ОЦ) |
| 630 | 800 | 6 (ПЭ) / 5 (ОЦ) | 6 (ПЭ) / 5 (ОЦ) | 6 (ПЭ) / 5 (ОЦ) |
| 720 | 900 | 4 | 4 | 4 |
| 820 | 1000 | 4 | 4 | 4 |
| 1020 | 1200 | 3 (4 – с ложементами *) | 3 (4 – с ложементами *) | 3 (4 – с ложементами *) |
Нормы загрузки комплектов для заделки стыков в грузовик тентованный (20тн, длина тягача 12 м, расстояние между бортами кузова 2,4 м, высота 2,4 м).
|
Диаметр ст.трубы, мм |
Диаметр оболочки ППУ, мм |
Комплект для заделки стыков ППУ/ОЦ + Муфта термоусадочная |
|---|---|---|
| 57 | 125 | 4272 |
| 76 | 140 | 4005 |
| 89 | 160 | 2996 |
| 108 | 180 | 2562 |
| 133 | 225 | 1536 |
| 159 | 250 | 1140 |
| 219 | 315 | 682 |
| 273 | 400 | 308 |
| 325 | 450 | 256 |
| 377 | 500 | 232 |
| 426 | 560 | 212 |
| 530 | 630 | 135 |
| 630 | 800 | 122 |
| 720 | 900 | 72 |
| 820 | 1000 | 60 |
| 1020 | 1200 | 48 |
Нормы загрузки стальных труб без изоляции в машину
| Диаметр трубы, мм | Норма загрузки | |
|---|---|---|
| Без коников | С кониками | |
| 1420 | 1 труба | 2 трубы |
| 1220 | 3 трубы | 4 трубы |
| 1020 | 3 трубы | 4 трубы |
| 820 | 6 труб | 8 труб |
| 720 | 6 труб | 9 труб |
| 630 | 9 труб | 13 труб |
| 530 | 12 труб | 15 труб |
| 426 | 12 труб | 16 труб |
| 377 | 18 труб | 22 трубы |
| 325 | 25 труб | 30 труб |
| 273 | 16 тонн | 20 тонн |
| 219 | 16 тонн | 20 тонн |

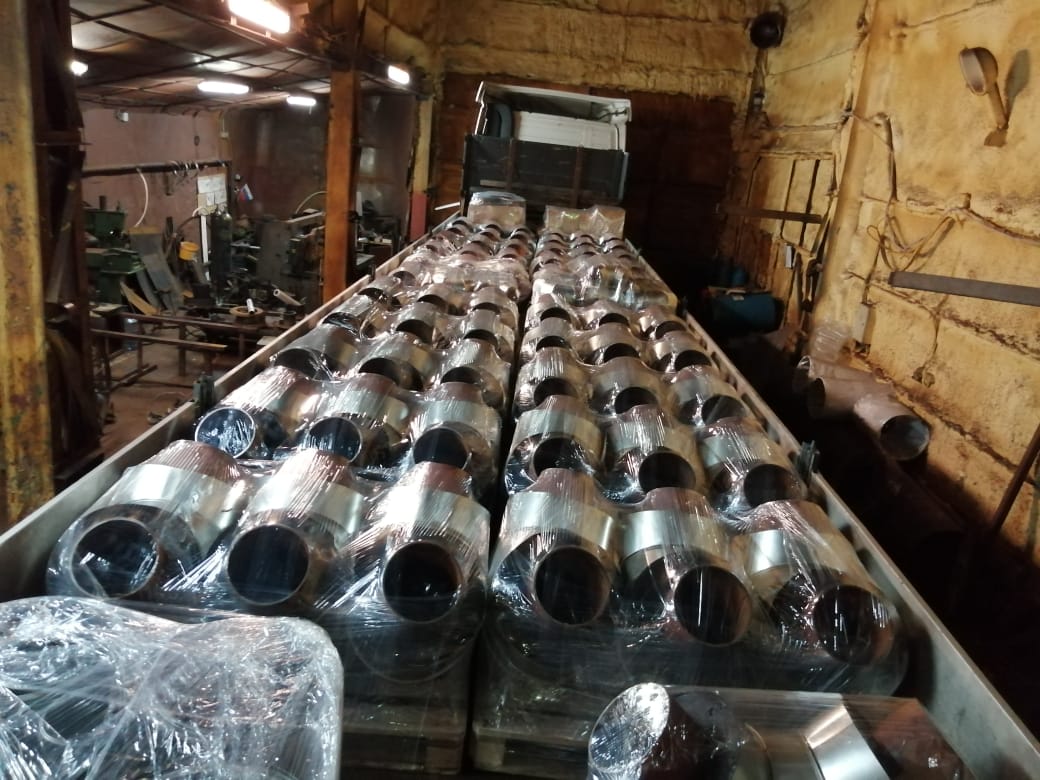

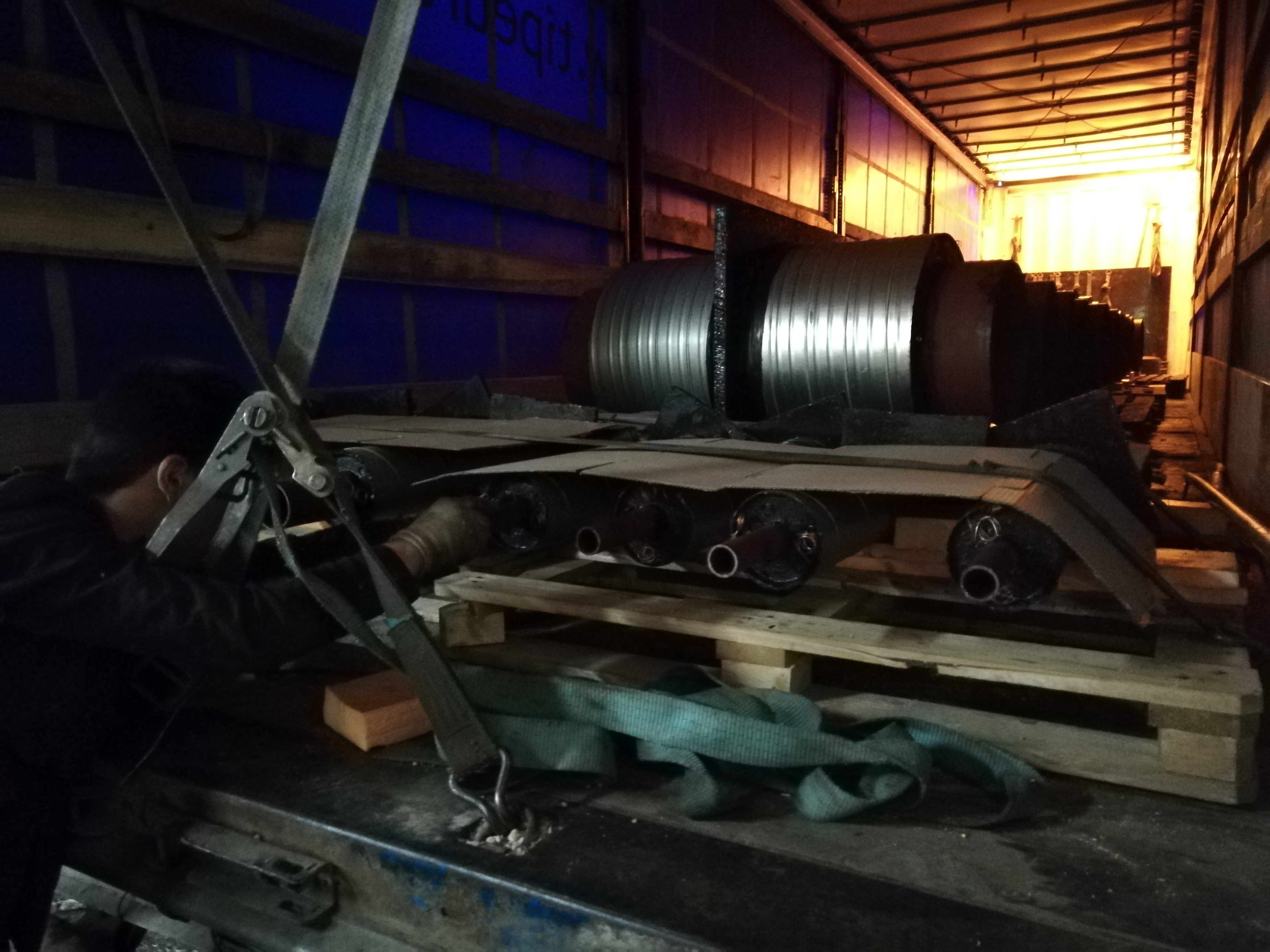

Нормы загрузки фасонных изделий в изоляции ППУ-ПЭ/ОЦ в грузовик грузоподъемностью 20 тонн (длина тягача 12,5 м, расстояние между бортами кузова от 2,30 до 2,45м).
|
Диаметр ст.трубы, мм |
Диаметр оболочки ППУ, мм |
Отвод с углом-90°, с патрубками по ГОСТу |
Неподвижная опора |
Тройник стальной |
Элементы трубопровода, концевые элементы, переходы |
|---|---|---|---|---|---|
| 57 | 125 | 300 | 250 | 300 |
Элем.труб — 400шт.
Конц.элем- 300шт. Переходы — 300шт. |
| 76 | 140 | 250 | 180 | 250 |
Элем.труб — 300шт.
Конц.элем — 250шт. Переходы — 230шт. |
| 89 | 160 | 180 | 120 | 180 |
Элем.труб — 250шт.
Конц.элем — 180шт. Переходы — 160шт. |
| 108 | 180 | 120 | 100 | 120 |
Элем.труб — 180шт.
Конц.элем — 115шт. Переходы — 110шт. |
| 133 | 225 | 100 | 80 | 100 |
Элем.труб — 120шт.
Конц.элем. — 85шт. Переходы — 85шт. |
| 159 | 250 | 80 | 60 | 80 |
Элем.труб- 100шт.
Конц.элем. — 70шт. Переходы — 70шт. |
| 219 | 315 | 60 | 45 | 60 |
Элем.труб.- 80шт.
Конц.элем. — 50шт. Переходы — 50шт. |
| 273 | 400 | 45 | 35 | 45 |
Элем.труб.- 70шт.
Конц.элем. — 40шт. Переходы — 40шт. |
| 325 | 450 | 30 | 25 | 30 |
Элем.труб.- 60шт.
Конц.элем. — 30шт. Переходы — 30шт. |
| 377 | 500 | 20 | 16 | 20 |
Элем.труб.- 55шт.
Конц.элем. — 25шт. Переходы — 20шт. |
| 426 | 560 | 14 | 10 | 14 |
Элем.труб.- 48шт.
Конц.элем. — 20шт. Переходы — 16шт. |
| 530 | 710 | 12 | 8 | 12 |
Элем.труб.- 36шт.
Конц.элем. — 15шт. Переходы — 16шт. |
| 630 | 800 | 10 | 8 | 12 |
Элем.труб.- 24шт.
Конц.элем. — 12шт. Переходы — 16шт. |
| 720 | 900 | 10 | 6 | 12 |
Элем.труб.- 24шт.
Конц.элем. — 12шт. Переходы — 12шт. |
| 820 | 1000 | 8 | 6 | 10 |
Элем.труб.- 24шт.
Конц.элем. — 12шт. Переходы — 10шт. |
| 1020 | 1200 | 6 | 4 | 8 |
Элем.труб.- 24шт.
Конц.элем. — 10шт. Переходы — 8шт. |
