Концевой элемент системы трубопровода используется в ППУ (пенополиуретан) изоляции, где он имеет кабель вывода в тепловых камерах. Он находится в определённых участках трубопровода: в начальном и конечном месте. Чтобы место ввода в камеру было строго герметичным, применяются специальные манжеты. Данные приспособления служат для защиты полиэтиленового или стального покрытия трубопровода. Точное количество данных элементов и место их расположение устанавливается во время проектирования тепловой трассы.
Концевой элемент получил большую популярность благодаря огромной экономии тепловых ресурсов, имея при этом кабель вывода. Ещё одно из важных преимуществ предизолированных трубопроводов – это система оперативного дистанционного контроля (ОДК). Она способствует регулярному контролю над состоянием труб. Это позволяет в любой момент заметить протечки и повреждения теплоизоляции. Конструкция данного элемента очень проста. Его основанием, которое находится внутри, является труба, изготовленная из стали и имеющая высокую прочность. Данная система оснащена с одного её конца специальной заглушкой.
Составные части трубопроводов, имеющие заглушку в ППУ изоляции и кабель вывода, оболочка которого состоит из полиэтилена и оцинкованной стали, применяются при укладке теплосетей вне зависимости от вида. Способ укладки может быть как подземным бесканальным, так и наземным. Принято делить концевые элементы на несколько групп, учитывая способ, благодаря которому выводится кабель. Концевой элемент трубопровода с закольцовкой применяется при соединении проводников из меди, которые проложены в слое теплоизоляции. Медные проводники распространяются по всему предизолированному участку трубопровода, а также подключены к измерительному терминалу. Сотрудники ЗИФТИ могут изменить параметры изделия, основываясь на требованиях заказчика. Покупатель может указать необходимую ему длину концевого элемента, толщину изоляционного слоя. Кроме этого, мы можем вывести кабель с торца или с боку. Имея торцевой кабель вывода, концевой элемент для трубопровода широко применяется при строительстве:
- Охладительных линий
- Теплосетей
- Водопроводов.
Найти информацию о нашей компании, отзывы клиентов, список партнёров, а также прайс-лист вы можете на сайты фирмы. Кроме этого, у нас функционирует система не только скидок, но и отсрочек для постоянных клиентов. Купить кольцевой элемент ЭК вы можете по приятной цене на сайте фирмы "ЗИФТИ". Вся информация о товаре под фото, в том числе его вес и стоимость.

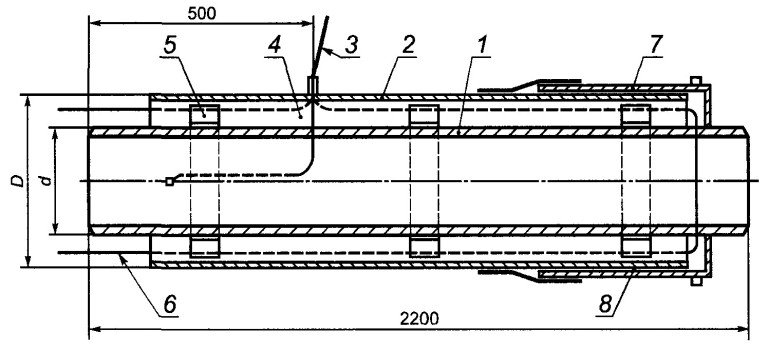

Конструкция концевого элемента в ППУ изоляции
- стальная труба;
- оболочка;
- кабельный вывод;
- изоляция из ППУ;
- центрирующая опора;
- проводник—индикатор СОДК;
- металлическая заглушка изоляции;
- герметик (термоусадочное полотно)
Характеристики
Концевой элемент в ППУ изоляции - сборочная единица трубопровода, представляющая собой отрезок трубы в ППУ изоляции, имеющий такие же характеристики, что и основная конструкция трубы, но с торцевой заглушкой изоляции с одной стороны.
Применяется для завершения ветви трубопровода перед устройством ввода в здание, в переходных соединениях, с целью предохранения изоляции ППУ от влаги и механических повреждений при эксплуатации.
Сама заглушка представляет собой полый цилиндр - крышку из тонколистовой стали, с одной стороны имеющий стенку с отверстием равным наружному диаметру трубы, а другой стороной, одеваемый на изоляцию трубы, таким образом закрывая ее край с торца.
Устанавливается концевой элемент трубопровода ППУ, как правило, в камере, устраиваемой на тепловых сетях в соответствии с правилами, диктуемыми НТД.
Концевой элемент трубопровода может изготавливаться с кабелем вывода СОДК, любых линейных размеров, вес сборочного элемента при этом практически не меняется.
Преимущества
- успешно функционируем уже 12 лет, наработан большой опыт, знаем, как обеспечить качество продукции;
- широкий ассортимент выпускаемой продукции;
- высокая производительность завода;
- заказ продукции в любых объемах;
- наличие готовой продукции на складе, возможность немедленной отгрузки стандартных изделий;
- индивидуальный подход к каждому заказчику: проект может предполагать изменение размеров трубы, а также толщины слоя изоляции ППУ. По требованию Заказчика концевые элементы в ППУ изоляции могут быть иметь разные размеры. Концевой элемент трубопровода ППУ может также поставляться с кабелем вывода в торце, цена при этом значительно не меняется.
- высокое качество продукции: работа только с проверенными временем поставщиками трубопроводной и арматурной продукции, входной контроль всех комплектующих, использование сертифицированных материалов, 100%-й ультразвуковой контроль сварных швов, пооперационный контроль изготавливаемой продукции, лабораторные испытания материалов и изделий на различных стадиях производства. Концевые элементы в ППУ изоляции изготавливаются в соответствии с ГОСТ 30732-2020, на нестандартные изделия по вашему заказу могут быть разработаны специальные ТУ. Возможно изготовление по вашему СТО;
- гарантия качества на продукцию согласно требованиям технических регламентов завода и нормативной документации («Гарантийный срок хранения изолированных труб и фасонных изделий - два года со дня изготовления. Гарантийный срок эксплуатации - пять лет со дня отгрузки, включая хранение, при условии соблюдения потребителем правил транспортирования, хранения и монтажа» ГОСТ 30732-2020);
- конкурентные цены и гибкая ценовая политика;
- специальные цены при заказе крупных партий продукции.
Спектр применения
Концевой элемент трубопровода ППУ, как правило, устанавливается в начале и конце трассы, в том числе с торцевым кабелем вывода. По правилам устройства СОДК для трубопроводов длиной менее 100 метров допускается установка только одной точки контроля с закольцовкой сигнальных проводников под металлической заглушкой изоляции на другом конце трубопровода. Точки контроля предусматриваются проектом через каждые 250 — 300 метров. В указанных точках устанавливаются промежуточные терминалы. В начале боковых ответвлений длиной 30 — 40 метров ставится промежуточный терминал вне зависимости от расположения других точек контроля на основном трубопроводе. На границах участков сетей в местах соединения трасс необходимо предусматривать точки контроля и устанавливать двойные концевые терминалы, которые позволяют объединить или разъединить СОДК этих проектов.
Концевой элемент трубопровода производится с возможностью купить его в разной комплектации для трубопроводов с расчетными параметрами теплоносителя:
- рабочим давлением не более 1,6 МПа
- температурой не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С - 70 °С).
Размеры
По ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» концевые элементы в ППУ изоляции имеют стандартные размеры, при этом размер назначается от 0,65 метра до 2,2 метра или более при соответствующем обосновании.
Длина неизолированных концов стальных труб концевых элементов в ППУ изоляции:
- 150 мм для труб диаметром оболочки до 315 мм включительно,
- 210 мм для труб диаметром 400 мм и более.
Элементы трубопровода с торцевым кабелем вывода ППУ с полиэтиленовой оболочкой выпускаются двух типов: тип 1 - стандартный, тип 2 – усиленный.
Вес изделия:
Расчетная масса одного метра изолированной трубы ППУ по ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия».
|
Наружный диаметр стальных труб и толщина стенки, мм |
Масса трубы, кг | ||
|---|---|---|---|
| в полиэтиленовой оболочке | в стальной оболочке | ||
| Тип 1 | Тип 2 | ||
| 32х3,0 | 4,08 | - | 6,70 |
| 38х3,0 | 4,50 | - | 7,12 |
| 45х3,0 | 4,98 | - | 7,60 |
| 57х3,0 | 5,79 | 6,17 | 8,41 |
| 76х3,0 | 7,41 | 7,96 | 10,35 |
| 89х4,0 | 10,81 | 11,40 | 14,16 |
| 108х4,0 | 13,04 | 13,79 | 16,81 |
| 133х4,0 | 16,95 | 18,21 | 21,37 |
| 159х4,5 | 22,16 | 23,86 | 26,79 |
| 219х6,0 | 38,97 | 41,87 | 43,95 |
| 273х7,0 | 58,19 | 62,59 | 63,00 |
| 325х7,0 | 69,61 | 74,65 | 74,16 |
| 426х7,0 | 94,14 | 102,79 | 97,04 |
| 530х7,0 | 125,90 | - | 121,04 |
| 630х8,0 | 150,22 | - | 143,06 |
| 720х8,0 | 193,32 | - | 181,65 |
| 820х9,0 | 243,33 | 266,81 | 226,07 |
| 920х10,0 | 278,07 | 303,89 | 253,14 |
| 1020х11,0 | 338,59 | - | 304,91 |
| 1220х11,0 | 403,34 | - | 363,99 |
| 1420х12,0 | 468,10 | - | 423,08 |
| Примечание - Плотность пенополиуретана принимают равной 80 кг/м. | |||
Толщина теплоизоляционного слоя, Диаметр и Толщина оболочки могут быть уточнены расчетом в зависимости от конкретных условий проектирования и технико-экономического обоснования и изготовлены в соответствии с нужным допуском.
Для увеличения долговечности оболочки из оцинкованной стали возможно нанесение на ее наружную поверхность дополнительного покрытия (лакокрасочного, полимерного и пр.)
Перевозка и Монтаж
Изолированные концевые элементы трубопровода ППУ допускается перевозить железнодорожным, водным и автомобильным транспортом. Транспортировка осуществляется при соблюдении требований завода-изготовителя, а также требований ГОСТ 30732-2020 и СП 41-105-2002.
Температурный режим для производства работ от:
-18°С для изделий в защитной оболочке из полиэтилена;
-50°С для продукции с защитной оболочкой из оцинкованной стали.
Для погрузки-выгрузки деталей, в том числе значительной массы, применяются траверсы и мягкие стропы в виде полотенец шириной от 50 до 200мм.
Использование тросов, цепей, канатов и другого такелажного оборудования, способного вызвать повреждение защитной оболочки и слоя пенополиуретана, запрещено. Запрещается выполнять разгрузку и складирование путем сбрасывания, скатывания и волочения концевых элементов, а также допускать их соударение.
Грузовая площадка (кузов) транспортного средства, перевозящий концевой элемент трубопровода ППУ, должна быть оборудована устройствами, позволяющими исключить самовольное перемещение элементов при движении.
Цена доставки стандартного изделия не превысит лимита затрат, включенного в расценки стоимости бюджета вашего проекта.
Для размещения продукции следует выбирать ровные горизонтальные площадки, свободные от камней и иных предметов, способных повредить защитную оболочку и слой теплоизоляции.
При выполнении работ с изолированными трубами необходимо соблюдать требования безопасности по ГОСТ 12.3.016, ГОСТ 12.3.038
Транспортировка
Концевые элементы трубопровода в ППУ изоляции перевозятся любым видом транспорта: железнодорожным, автомобильным и водным. Транспортировка изготовленной продукции осуществляется с соблюдением всех требований и рекомендаций завода, а также положений межотраслевых нормативных документов по перевозке.
Платформа транспортного средства, перевозящего концевой элемент трубопровода ППУ, должна быть оснащена закрепляющими устройствами, позволяющими исключить произвольное движение раскатывания перевозимых элементов.
Цена доставки стандартного изделия не превысит среднего уровня в Петрозаводске.
Хранение
Для погрузки на транспорт и выгрузки на площадке хранения изделия, в том числе значительного веса, следует применять инвентарные траверсы и мягкие грузозахватные приспособления (стропы). Использование металлических канатов, цепей и других приспособлений, которые могут повредить защитную оболочку и утепляющий слой, категорически запрещается. Не допустимо выполнять разгрузку сбрасыванием, скатыванием труб, а также допускать их соударение.
Хранение элементов труб в изоляции ППУ осуществляется в штабеле с применением специальных коников, количество ярусов складирования по высоте определяется в зависимости от диаметра и толщины тепловой изоляции по нормативному документу.
При хранении обязательно должны быть предприняты меры по предупреждению сминания теплоизоляции в местах контакта с подкладками, упорами, ограничителями.
Критерии выбора
При выборе поставщика основных элементов трубопровода для магистральной сети заказчик должен руководствоваться получением основной информации об изготовителе:
- присутствие на рынке компании – производителя труб;
- перечень потребителей, уже использующих продукцию завода;
- наличие положительных и отрицательных отзывов;
- информация о сертификации продукции;
- протоколы испытаний продукции предприятия;
- наличие квалифицированного персонала, аттестованного по правилам НАКС;
- наличие собственной лаборатории по контролю качества на всех этапах производства.
Рекомендации к использованию
Опыт производства любых элементов трубопроводов в изоляции ППУ обеспечил наличие круга постоянных клиентов, закупающих нашу продукцию. Теплоизоляционные материалы и элементы трубопроводов производства ЗИТФИ знают и активно применяют в энергетическом строительстве.
