ФСО1 для труб в ППУ Ду 50-1000

Описание
Документы

Описание

ФСО1 серия 1-487-1997.0.0

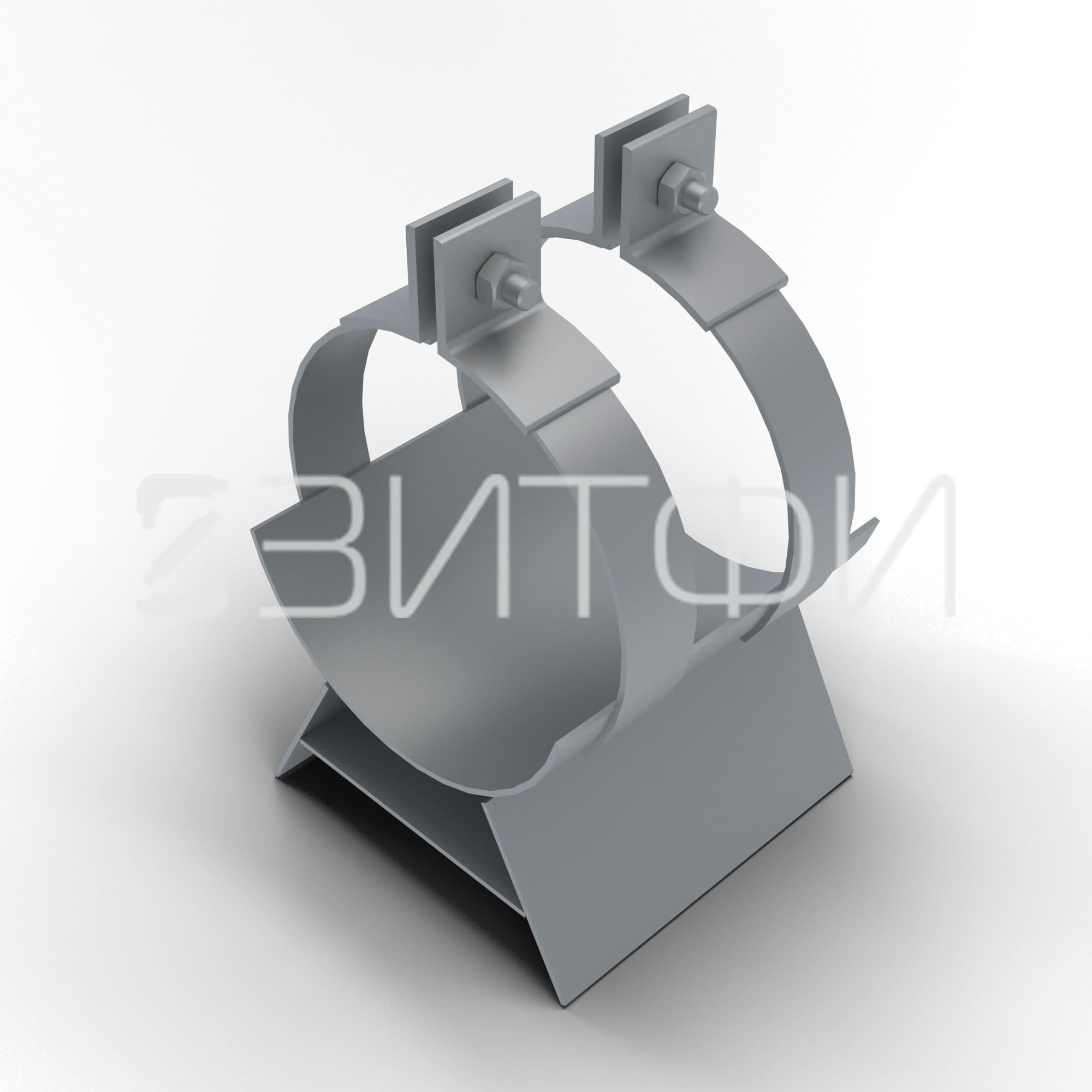

Опора ФСО1 (Скользящая Подкладная Опора в Футляре) серия 1-487-1997.0.0 – устройство для прочной фиксации трубопровода на прямолинейном участке сети, состоящего из труб в ППУ изоляции Ду=50-1000 мм, защищает технологическую систему от поперечных сдвигов и вертикальных нагрузок, разрешает продольное смещение для снижения риска деформации или повреждения магистрали.

Конструкция опоры в футляре ФСО1: устойчивое основание с удлиненной подушкой и увеличенные хомуты с болтовой затяжкой. Изделие покрывается транспортировочной грунтовкой, по дополнительной заявке – наносится антикоррозионное покрытие.

Изготавливают скользящие опоры в футляре ФСО1 из стали ВСт3, а также других марок (Ст20, 09Г2С, 12Х18Н10Т) по согласованию.

Размеры

Технические характеристики ФСО1

Марка скользящей опоры	Футляр Дтр, мм	Размер, мм				Башмак 1 шт.						Полухомут 4 шт.				Общий вес опоры, кг	Цена
Марка скользящей опоры		R	h	к	В	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 1 шт.		поз.4, 1 шт.		поз.5, 1 шт.
ФСО1		R	h	к	В	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	сеч. мм	масса, кг
57/125/325	325 х6	65	88	45	106	3х220	1,04	6х88	1,66	3х106	0,5	120	0,45	50х5	0,75	4,7	630р.
57/140/325	325 х6	72	82	42	108	3х220	1,04	6х82	1,54	3х108	0,51	140	0,53	50х5	0,75	4,7	630р.
76/140/325	325 х6	72	82	42	108	3х220	1,04	6х82	1,54	3х108	0,51	140	0,53	50х5	0,75	4,7	630р.
76/160/377	377х6	82	97	55	130	3х220	1,04	6х97	1,83	3х130	0,61	170	0,64	50х5	0,75	5,9	690р.
89/160/377	377х6	82	97	55	130	3х220	1,04	6х97	1,83	3х130	0,61	170	0,64	50х5	0,75	5,9	760р.
89/180/377	377х6	92	87	50	136	3х240	1,13	6х87	1,64	3х136	0,64	180	0,68	50х5	0,75	5,8	760р.
108/180/377	377х6	92	87	50	136	3х240	1,13	6х87	1,64	3х136	0,64	180	0,68	50х5	0,75	5,8	790р.
108/200/377	377х6	102	77	47	140	3х260	1,22	6х77	1,45	3х140	0,66	210	0,79	50х5	0,75	5,2	790р.
108/250/377	377х6	127	53	33	150	3х280	1,32	6х53	1	3х150	0,71	280	1,06	50х5	0,75	5,15	810р.
133/200/426	426х6	102	102	55	150	3х260	1,22	6х102	1,92	3х150	0,71	210	0,79	50х5	0,75	5,7	810р.
133/225/426	426х6	115	89	50	157	3х260	1,22	6х89	1,68	3х157	0,74	250	0,94	50х5	0,75	5,6	810р.
133/250/426	426х6	127	88	47	166	3х280	1,32	6х88	1,66	3х166	0,78	280	1,06	50х5	0,75	5,9	840р.
159/250/426	426х6	127	88	47	166	3х280	1,32	6х88	1,66	3х166	0,78	280	1,06	50х5	0,75	5,9	850р.
159/315/426	426х6	160	45	23	205	3х310	1,46	6х45	0,85	3х205	0,97	360	1,36	50х5	0,75	5,7	850р.
219/315/530	530х6	160	96	56	205	3х310	1,46	6х96	1,81	3х205	0,97	360	1,36	50х5	0,75	6,7	900р.
219/400/530	530х6		50	28	248	3х350	2,06	6х50	1,18	3х248	1,46	480	1,81	50х5	0,75	7,6	930р.
273/400/530	530х6		50	28	248	3х350	2,06	6х50	1,18	3х248	1,46	480	1,81	50х5	0,75	7,6	970р.
325/400/630	630х7	202	103	60	248	4х350	3,3	6х103	2,91	4х248	2,34	440	1,66	50х5	0,76	11,4	1280р.
325/450/630	630х7	227	78	30	244	4х380	3,58	6х78	2,2	4х244	2,3	550	2,07	50х5	0,76	11,3	1280р.
325/500/630	630х7	252	53	30	244	4х400	3,76	6х53	1,5	4х244	2,3	620	2,34	50х5	0,76	11,05	1280р.
426/500/720	720х8	252	97	60	295	4х400	5,65	6х97	4,11	4х295	4,17	620	3,5	63х5	0,96	18,9	1900р.
426/560/720	720х8	282	67	50	310	4х450	6,36	6х67	2,84	4х310	4,38	690	3,9	63х5	0,96	18,95	1900р.
426/630/820	820х8	317	82	42	335	4х500	7,07	6х82	3,48	4х335	4,73	770	4,35	63х5	0,96	21,1	2050р.
530/630/820	820х8	317	82	42	335	4х500	7,07	8х82	4,63	4х335	4,73	770	4,35	63х5	0,96	22,3	2300р.
530/710/920	920х9	357	90	50	380	4х500	7,07	8х90	5,09	4х380	5,37	900	5,09	63х5	0,96	24,1	2500р.
630/800/1020	1020х10	402	95	54	430	4х540	10,17	8х95	5,37	4х430	6,08	1010	5,71	63х5	0,96	28,9	2900р.
720/900/1220	1220х10	452	145	60	483	4х600	11,3	8х145	9,11	4х483	7,58	1140	6,44	63х5	0,96	36,1	3300р.
820/1000/1220	1220х10	502	95	67	537	4х650	15,31	8х95	5,97	4х537	8,43	1270	7,18	63х5	0,96	38,6	3900р.
920/1100/1420	1420х10	552	145	75	590	4х700	21,98	8х145	9,11	4х590	9,26	1400	7,91	63х5	0,96	50,2	4900р.
1020/1200/1420	1420х10	602	95	80	613	4х740	26,72	8х95	5,97	4х643	10,1	1540	8,7	63х5	0,96	53,5	5400р.

Монтаж

Порядок монтажа ФСО1 для труб в ППУ Ду 50-1000 должен отвечать установленным требованиям. Максимальный шаг между опорами трубопровода в ППУ изоляции для футлярной прокладки, составляет:

Ду 76 - 5,5 метров
Ду 89 - 6,0 метров
Ду 108 - 7,0 метров
Ду 133 - 8,0 метров
Ду 159 - 9,0 метров
Ду 219-273 - 10 метров
Ду 325-630 - 12 метров
Ду 720-820 - 13 метров
Ду 920-1020 - 14 метров

Техническая документация

Скользящая опора для труб в ППУ Ду 50-500. Футлярная прокладка на прямолинейных участках трассы - Лист 1

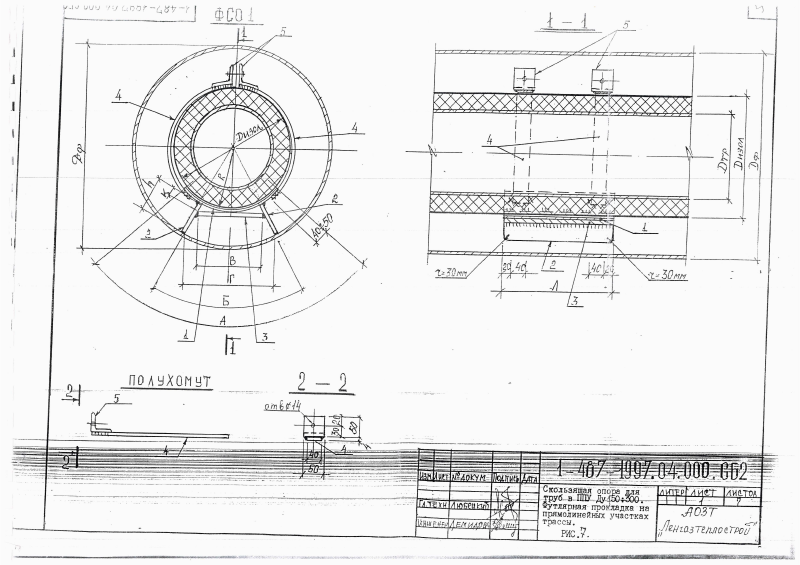

Скользящая опора для труб в ППУ Ду 150-300. Футлярная прокладка на прямолинейных участках трассы - Лист 2

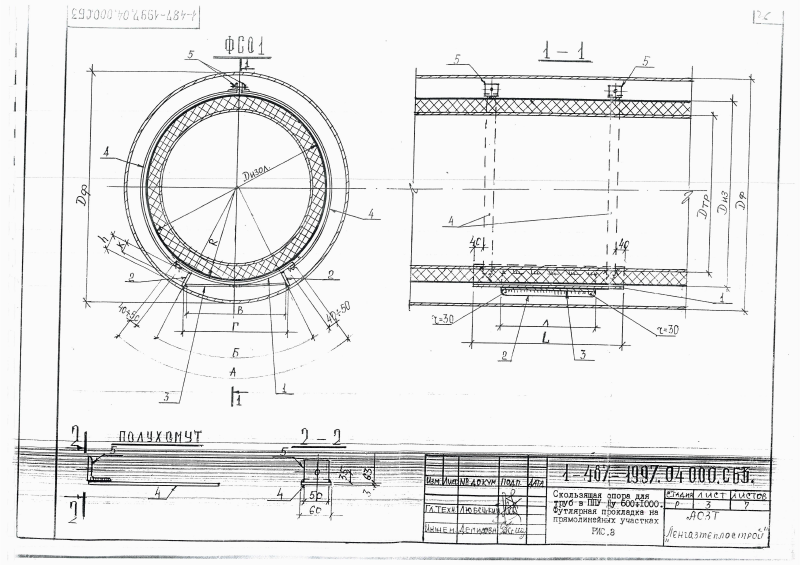

Скользящая опора для труб в ППУ Ду 600-1000. Футлярная прокладка на прямолинейных участках трассы - Лист 3

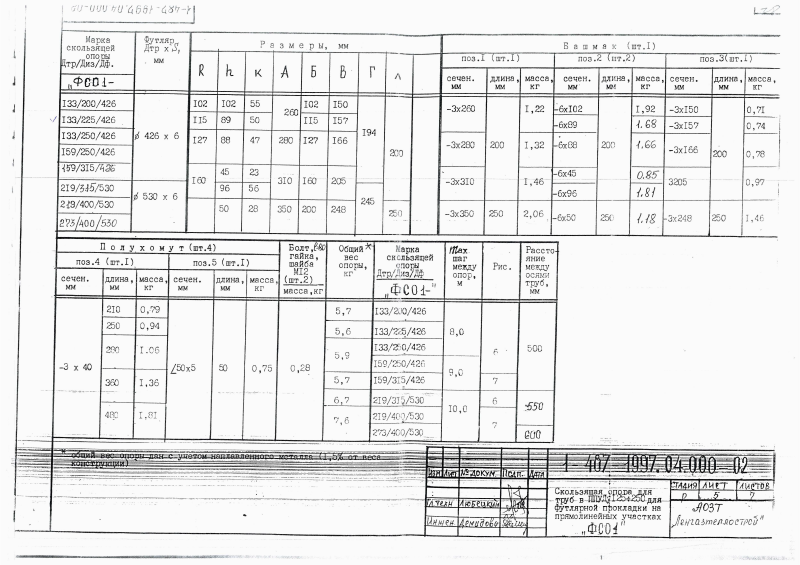

Нормативные размеры опор ФСО1 для труб в ППУ Ду 125-250 для футлярной прокладки на прямолинейных участках

Скользящая опора ФСО1 для труб в ППУ Ду 125-250 для футлярной прокладки на прямолинейных участках - Лист 4

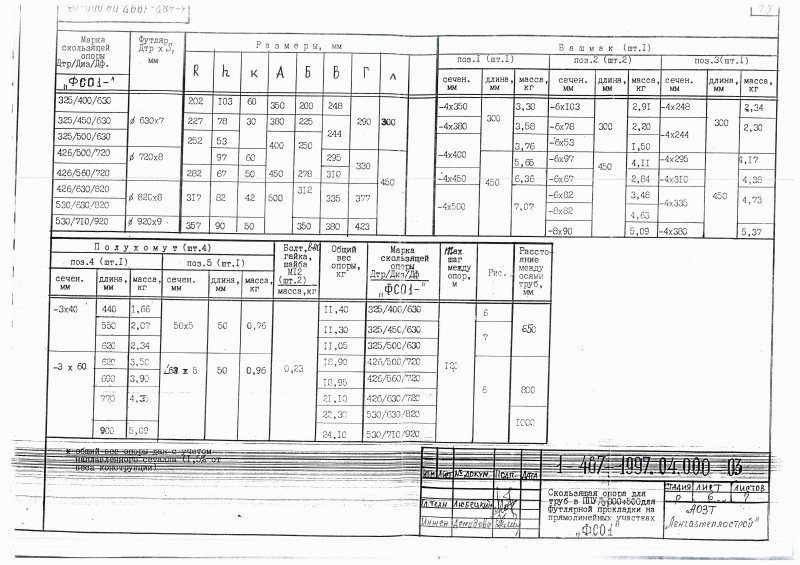

Нормативные размеры опор ФСО1 для труб в ППУ Ду 300-500 для футлярной прокладки на прямолинейных участках

Скользящая опора ФСО1 для труб в ППУ Ду 300-500 для футлярной прокладки на прямолинейных участках - Лист 5

Нормативные размеры опор ФСО1 для труб в ППУ Ду 600-1000 для футлярной прокладки на прямолинейных участках

Скользящая опора ФСО1 для труб в ППУ Ду 600-1000 для футлярной прокладки на прямолинейных участках - Лист 6

Документы

ОСТ 1-487-1997.00.000 Скользящая опора в футляре ФСО1 для труб в ППУ Ду 50-1000

4.6 Мб

ОСТ 1-487-1997.00.000 Скользящие подкладные опоры для подземных и надземных трубопроводов (полная версия)

26.2 Мб
