СПОн для труб в ППУ Ду 200-400 канальной и надземной прокладки

Описание
Документы

Описание

СПОн серия 1-487-1997.0.0

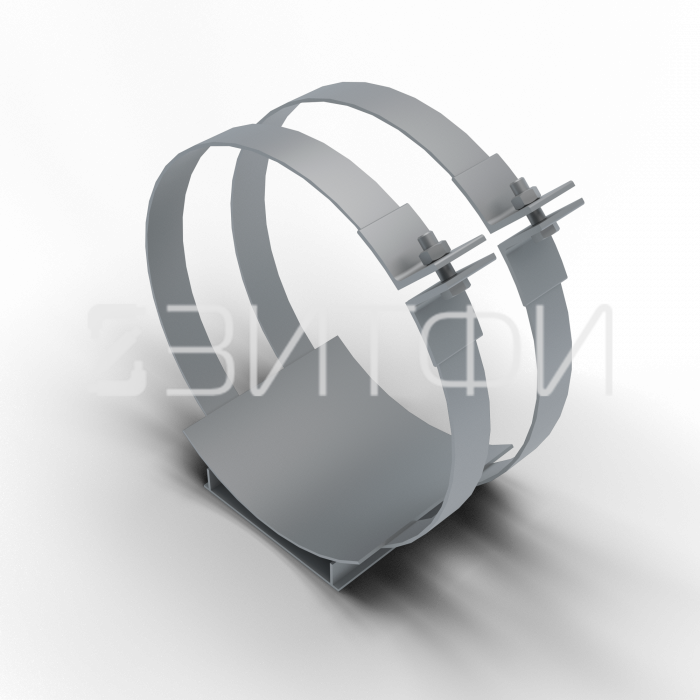

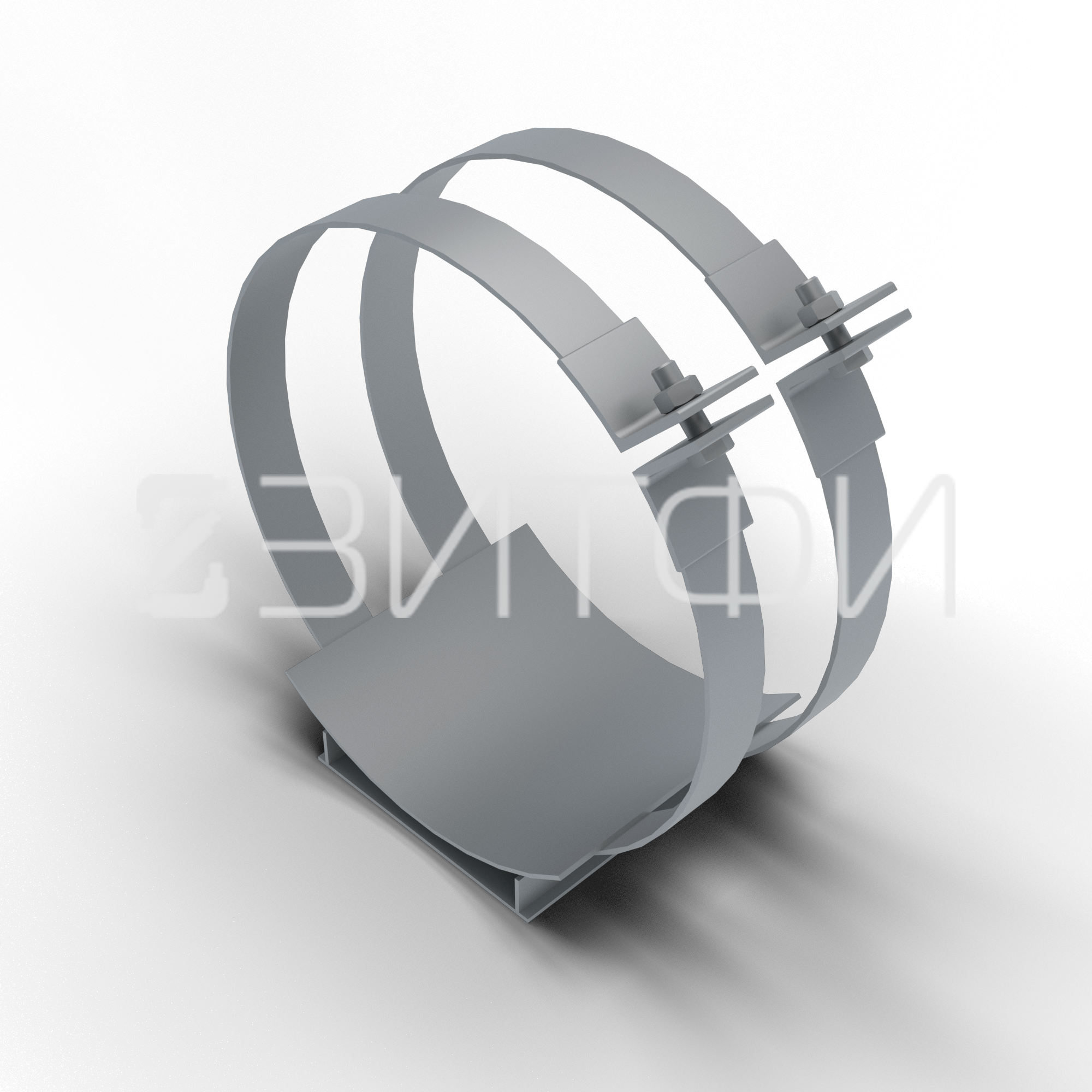

Опора СПОн (Скользящая Подкладная Опора Надземная) серия 1-487-1997.0.0 – устройство для надежного и безопасного крепления трубопровода при наружном способе прокладке сети. Применяется для труб в ППУ изоляции диаметром от 219 до 1420 мм.

Опоры СПОн защищают сеть от любых смещений кроме продольного, вызванного тепловым расширением труб, обеспечивают удобный монтаж элементов трубопровода и надежную фиксацию сети, предотвращают деформации и повреждения.

Выполняется из стали ВСт3 и Ст20. Также опоры СПОн могут быть выполнены по индивидуальному заказу из стали 09Г2С; 12Х18Н10Т или других марок по согласованию.

Конструкция: усиленное основание и хомуты с болтовым соединением. Поставляется СПОн в заводской транспортировочной грунтовке или антикоррозионном покрытии по заявке заказчика.

Размеры

Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 100 мм

Технические характеристики СПОн

Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
СПОн	Dy	H	B	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	длина мм	масса, кг
219/315.100	320	210	160	3х160	0,94	3х62	0,73	3х44	0,29	3х200	1,18	550	1,04	280	0,53	5,8
219/400.100	410	210	180	3х180	1,27	16	0,95	-	-	3х250	1,77	700	1,32	370	0,7	7,1
273/400.100	410	237	180	3х180	1,27	3х42	0,59	3х26	0,2	3х250	1,77	700	1,32	370	0,7	6,9
273/500.100	510	261	220	3х220	1,55	20	1,48	-	-	3х300	2,12	900	1,7	430	0,81	8,8
325/400.100	410	263	190	4х190	2,09	4х66	1,45	4х50	0,5	4х300	3,3	700	1,32	370	0,7	10,8
325/450.100	460	263	210	4х210	2,31	4х64	1,41	4х25	0,28	4х300	3,3	770	1,45	400	0,75	10,8
325/500.100	510	263	230	4х230	2,53	20	1,73	-	-	4х300	3,3	900	1,7	430	0,81	11,2
426/500.100	510	313	250	4х250	3,53	4х78	2,2	4х50	0,69	4х350	4,95	850	1,6	430	0,81	15,3
426/560.100	570	313	270	4х270	3,82	4х48	1,36	20	1,19	4х350	4,95	1000	1,83	470	0,89	15,9
426/630.100	640	328	310	4х310	4,38	4х34	0,96	-	-	4х400	5,65	1100	2,07	540	1,02	15,3
530/630.100	640	365	310	6х310	6,42	6х66	2,74	6х35	1,38	4х400	7,54	1100	3,11	550	1,55	24,9
530/710.100	720	372	350	6х350	7,25	6х40	1,66	-	-	4х450	8,48	1200	3,39	650	1,84	24,2
630/800.100	810	417	390	6х390	8,08	6х42	1,74	-	-	4х500	10,21	1400	3,96	700	1,98	27,6
720/900.100	910	470	460	8х460	14,73	8х52	3,33	-	-	4х550	13,82	1600	4,52	750	2,12	40,3
820/1100.100	1010	520	520	8х520	16,65	8х57	3,65	-	-	4х600	18,84	1700	4,8	900	2,54	48,4
920/1100.100	1110	570	550	8х550	17.62	8х60	3,84	-	-	4х650	25,51	1900	5,37	1000	2,83	57,2
1020/1200.100	1210	620	580	8х580	18,58	8х67	4,29	-	-	4х750	30,62	2000	5,65	1100	3,11	64,4
1220/1400.100	1410	720	700	8х700	29,89	8х80	6,83	-	-	4х850	42,7	2400	6,78	1200	3,39	92,1
1420/1600.100	1610	825	800	10х800	42,7	10х96	15,07	-	-	4х1000	50,24	2700	7,63	1400	3,96	121,4

Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 150 мм

Технические характеристики СПОн

Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
СПОн	Dy	H	B	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	длина мм	масса, кг
219/315.150	320	260	160	3х160	0,94	3х112	1,32	3х94	0,62	3х200	1,18	550	1,04	280	0,53	6,7
219/400.150	410	260	180	3х180	1,27	3х66	0,93	3х50	0,38	3х250	1,77	700	1,32	370	0,7	7,5
273/400.150	410	287	180	3х180	1,27	3х92	1,3	3х76	0,57	3х250	1,77	700	1,32	370	0,7	8
273/500.150	510	287	220	3х220	1,55	3х50	0,71	3х26	0,24	3х300	2,12	900	1,7	430	0,81	8,2
325/400.150	410	313	190	4х190	2,09	4х116	2,55	3х100	1	4х300	3,3	700	1,32	370	0,7	12,6
325/450.150	460	313	210	4х210	2,31	4х114	2,51	3х75	0,85	4х300	3,3	770	1,45	400	0,75	12,7
325/500.150	510	313	230	4х230	2,53	4х74	1,63	3х50	0,63	4х300	3,3	900	1,7	430	0,81	12,1
426/500.150	510	363	250	4х250	3,53	4х128	2,81	3х100	2,07	4х350	4,95	850	1,6	430	0,81	16
426/560.150	570	363	270	4х270	3,82	4х98	2,15	3х70	1,59	4х350	4,95	1000	1,83	470	0,89	16,5
426/630.150	640	363	310	4х310	4,38	4х66	1,45	3х35	0,93	4х400	5,65	1100	2,07	540	1,02	16,7
530/630.150	640	415	310	6х310	6,42	6х116	4,31	6х85	3,36	4х400	7,54	1100	3,11	550	1,55	28,4
530/710.150	720	415	350	6х350	7,25	6х82	3,4	6х43	1,95	4х450	8,48	1200	3,39	650	1,84	28
630/800.150	810	465	390	6х390	8,08	6х86	3,56	6х48	2,45	4х500	10,21	1400	3,96	700	1,98	32
720/900.150	910	510	460	8х460	14,73	8х88	5,64	8х39	3,09	4х550	13,82	1600	4,52	750	2,12	45,7
820/1000.150	1010	560	520	8х520	16,65	8х96	6,15	8х39	3,53	4х600	18,84	1700	4,8	900	2,54	54,5
920/1100.150	1110	610	550	8х550	17.62	8х130	8,33	8х39	3,75	4х650	25,51	1900	5,37	1000	2,83	65,5
1020/1200.150	1210	660	580	8х580	18,58	8х102	6,53	8х39	3,98	4х750	30,62	2000	5,65	1100	3,11	70,6
1220/1400.150	1410	760	700	8х700	29,89	8х117	9,99	8,39	6,46	4х850	42,79	2400	6,78	1200	3,39	101,8
1420/1600.150	1610	860	800	10х800	42,7	10х144	15,37	10х35	8,36	4х1000	50,21	2700	7,63	1400	3,96	129,3

Расстоянием от нижней грани стальной трубы до нижней грани опорной конструкции равной 200 мм

Технические характеристики СПОн

Марка скользящей опоры	Размер, мм			Башмак 1 шт.								Полухомут 1 2 шт.		Полухомут 2 2 шт.		Общий вес опоры, кг
Марка скользящей опоры	Dy	H	B	поз.1, 1шт.		поз. 2, 2 шт.		поз.3, 2 шт., 3 шт.		поз.4, 1 шт.		поз.5, 1 шт.		поз.6, 1 шт.
СПОн	Dy	H	B	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	сеч. мм	масса, кг	длина мм	масса, кг	длина мм	масса, кг
219/315.200	320	260	160	3х160	0,94	3х162	1,91	3х144	0,95	3х200	1,18	550	1,04	280	0,53	7,6
219/400.200	410	260	180	3х180	1,27	3х116	1,64	3х100	0,75	3х250	1,77	700	1,32	370	0,7	8,6
273/400.200	410	287	180	3х180	1,27	3х142	2,01	3х126	0,95	3х250	1,77	700	1,32	370	0,7	9,2
273/500.200	510	287	220	3х220	1,55	3х100	1,41	3х76	0,72	3х300	2,12	900	1,7	430	0,81	9,4
325/400.200	410	313	190	4х190	2,09	4х166	3,65	3х150	1,51	4х300	3,3	700	1,32	370	0,7	14,6
325/450.200	460	313	210	4х210	2,31	4х164	3,6	3х125	1,41	4х300	3,3	770	1,45	400	0,75	15,5
325/500.200	510	313	230	4х230	2,53	4х134	2,95	3х100	1,26	4х300	3,3	900	1,7	430	0,81	14,3
426/500.200	510	363	250	4х250	3,53	4х178	5,03	3х150	3,11	4х350	4,95	850	1,6	430	0,81	20,3
426/560.200	570	363	270	4х270	3,82	4х148	4,18	3х120	2,72	4х350	4,95	1000	1,83	470	0,89	19,7
426/630.200	640	363	310	4х310	4,38	4х116	3,28	3х85	2,24	4х400	5,65	1100	2,07	540	1,02	20
530/630.200	640	465	310	6х310	6,42	6х166	6,88	6х135	3,56	4х400	7,54	1100	3,11	550	1,55	32,5
530/710.200	720	465	350	6х350	7,25	6х142	5,89	6х93	2,8	4х450	8,48	1200	3,39	650	1,84	32,7
630/800.200	810	515	390	6х390	8,08	6х136	5,64	6х98	3,32	4х500	10,21	1400	3,96	700	1,98	36,6
720/900.200	910	560	460	8х460	14,73	8х138	8,84	8х89	4,69	4х550	13,82	1600	4,52	750	2,12	53.1
820/1000.200	1010	610	520	8х520	16,65	8х146	9,35	8х89	5,37	4х600	13,84	1700	4,8	900	2,54	62,3
920/1100.200	1110	660	550	8х550	17.62	8х180	11,53	8х89	5,7	4х650	25,51	1900	5,37	1000	2,83	73,6
1020/1200.200	1210	710	580	8х580	18,58	8х152	9,74	8х89	6,04	4х750	30,62	2000	5,65	1100	3,11	79
1220/1400.200	1410	810	700	8х700	29,89	8х167	14,26	8х89	7,33	4х850	42,7	2400	6,78	1200	3,39	114,6
1420/1600.200	1610	910	800	10х800	42,7	10х194	20,71	10х85	10,14	4х1000	50,24	2700	7,63	1400	3,96	148,7

Монтаж

Способ установки СПОн для труб в ППУ Ду 200-400 канальной и надземной прокладки должен соответствовать утвержденным требованиям. Максимальный шаг между опорами трубопровода в ППУ изоляции, составляет:

Ду 219 - 11,5 метра
Ду 273 - 14,0 метра
Ду 325-426 - 12,0 метра
Ду 530 - 16,0 метра
Ду 630 - 16,5 метра
Ду 720 - 18,5 метра
Ду 820-920 - 19,0 метра
Ду 1020-1420 - 20,0 метра

Техническая документация

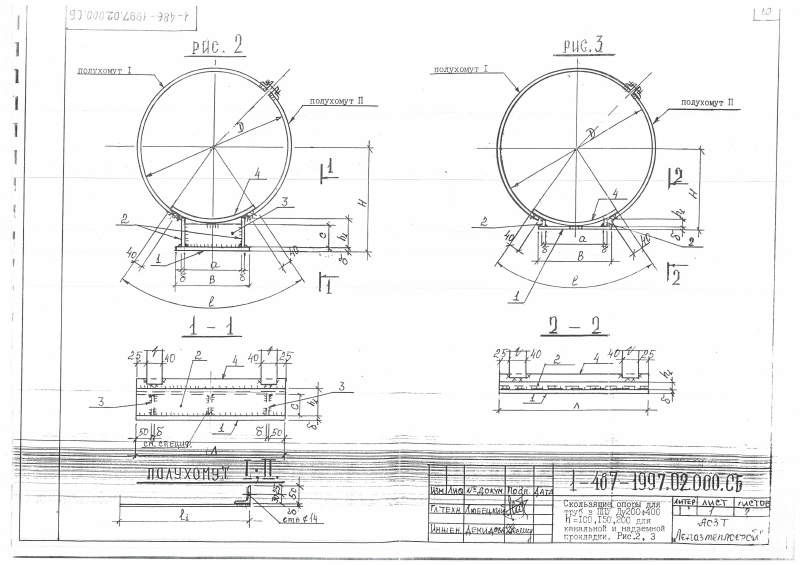

Скользящие опоры для труб в ППУ Ду 200-400, h=100, 150, 200 мм для канальной и надземной прокладки - Лист 1

Нормативные размеры опор СПОн для труб в ППУ Ду 200-400, h=100 мм для канальной и надземной прокладки

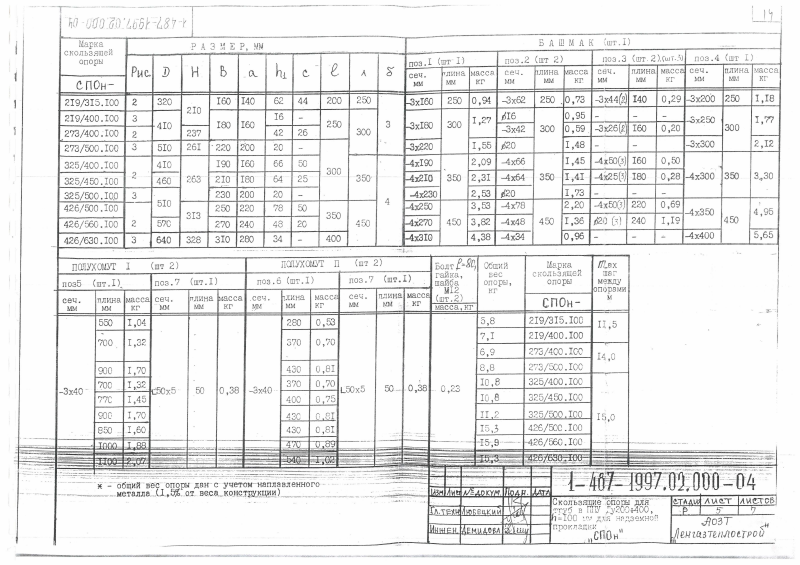

Скользящие опоры СПОн для труб в ППУ Ду 200-400, h=100 мм для канальной и надземной прокладки - Лист 2

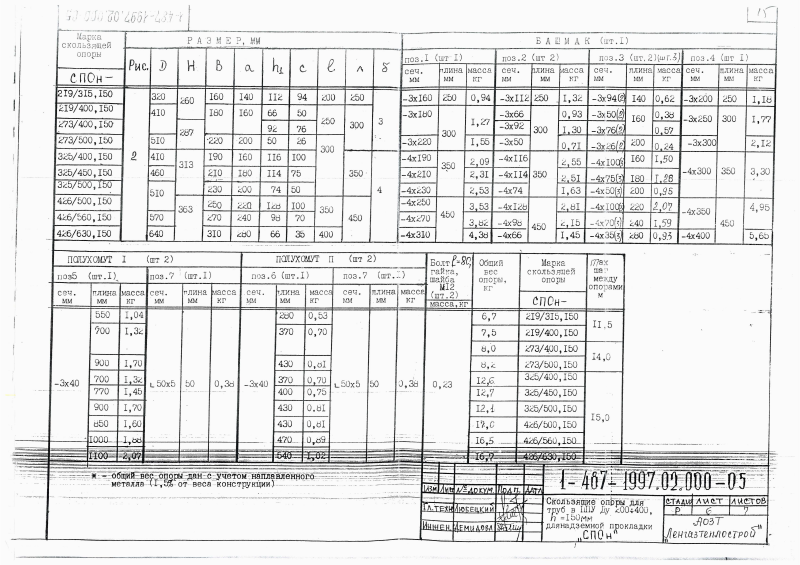

Нормативные размеры опор СПОн для труб в ППУ Ду 200-400, h=150 мм для канальной и надземной прокладки

Скользящие опоры СПОн для труб в ППУ Ду 200-400, h=150 мм для канальной и надземной прокладки - Лист 3

Нормативные размеры опор СПОн для труб в ППУ Ду 200-400, h=200 мм для канальной и надземной прокладки

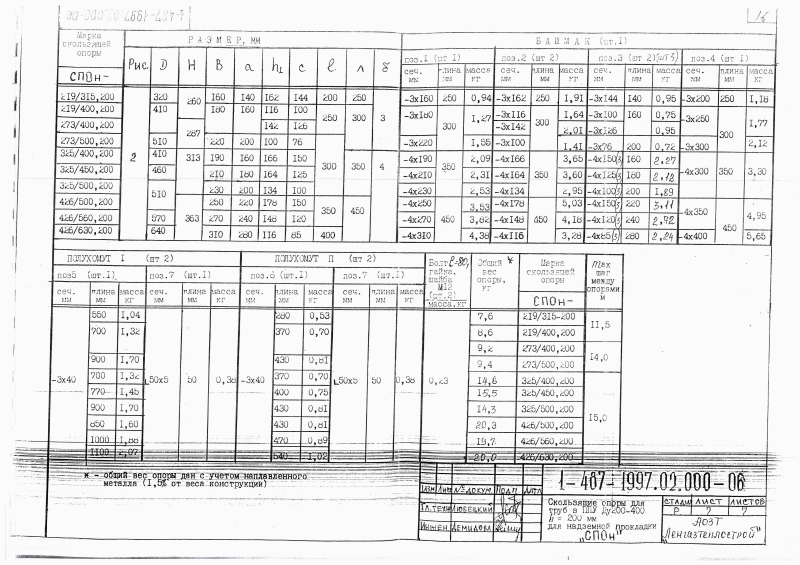

Скользящие опоры СПОн для труб в ППУ Ду 200-400, h=200 мм для канальной и надземной прокладки - Лист 4

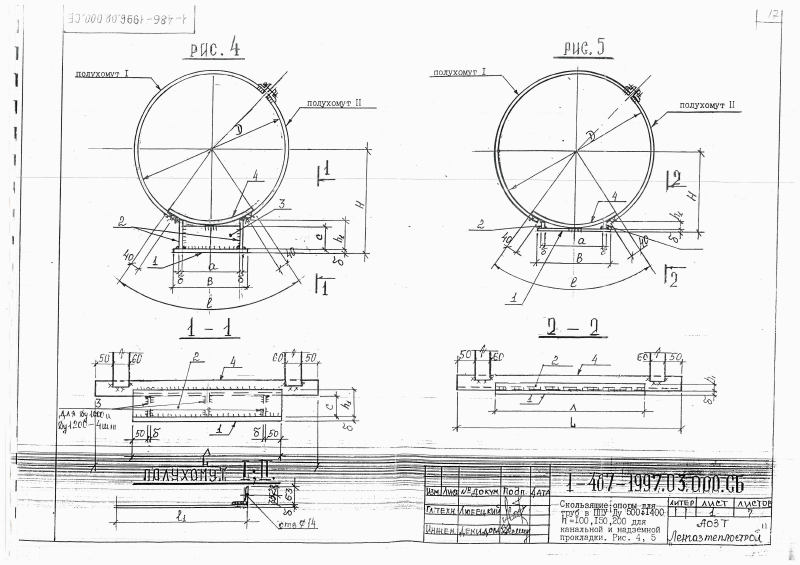

Скользящие опоры для труб в ППУ Ду 500-1400, h=100, 150, 200 мм для канальной и надземной прокладки - Лист 5

Нормативные размеры опор СПОн для труб в ППУ Ду 500-1400, h=100 мм для канальной и надземной прокладки

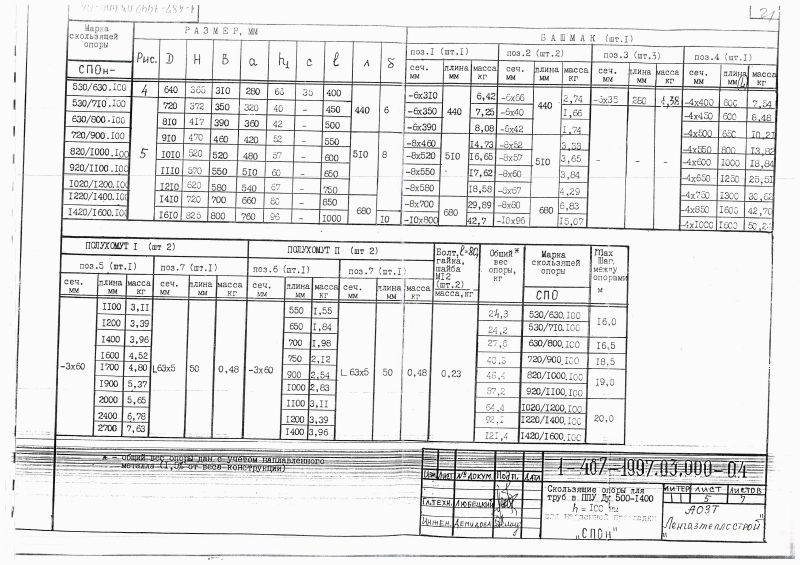

Скользящие опоры СПОн для труб в ППУ Ду 500-1400, h=100 мм для канальной и надземной прокладки - Лист 6

Нормативные размеры опор СПОн для труб в ППУ Ду 500-1400, h=150 мм для канальной и надземной прокладки

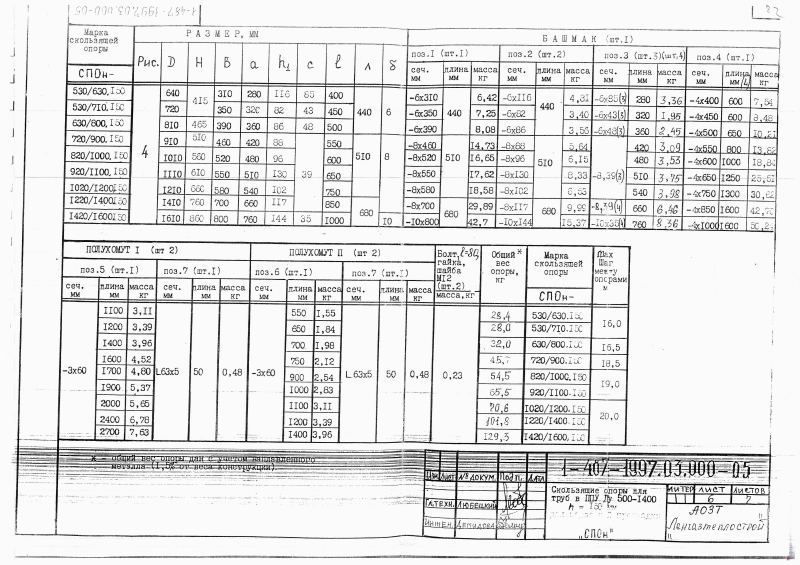

Скользящие опоры СПОн для труб в ППУ Ду 500-1400, h=150 мм для канальной и надземной прокладки - Лист 7

Нормативные размеры опор СПОн для труб в ППУ Ду 500-1400, h=200 мм для канальной и надземной прокладки

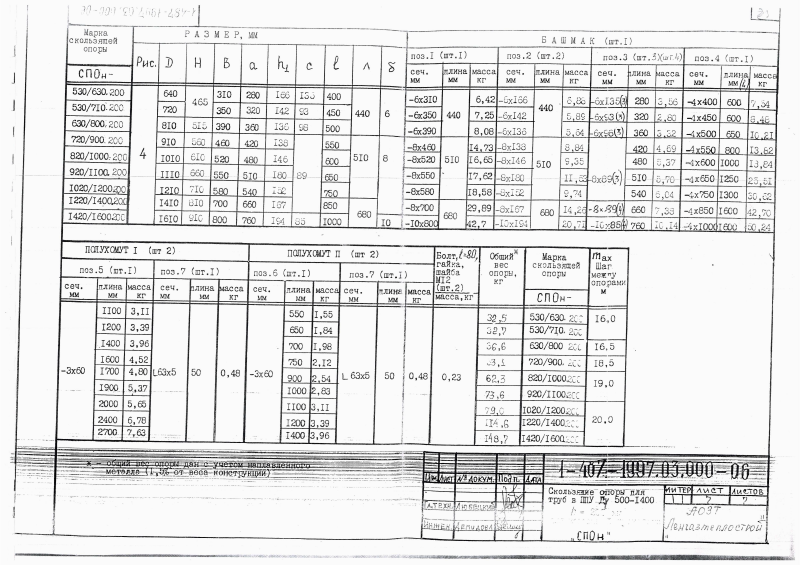

Скользящие опоры СПОн для труб в ППУ Ду 500-1400, h=200 мм для канальной и надземной прокладки - Лист 8

Документы

ОСТ 1-487-1997.00.000 Скользящие опоры СПОн для труб в ППУ Ду 200-400

6.9 Мб

ОСТ 1-487-1997.00.000 Скользящие подкладные опоры для подземных и надземных трубопроводов (полная версия)

26.2 Мб
